Dettagli:
|
| Porti di Manica della fibra: | 16 porti di QSFP (64 porti totali); E_Ports, F_Ports, M_Ports, EX_Ports e FL_Ports | Massimo certificato: | 6.000 nodi attivi; 56 commutatori, 19 luppolo nei tessuti del tessuto OS® del broccato; 31 commutato |
|---|---|---|---|
| Scalabilità: | Architettura completa del tessuto con 239 commutatori massimi | Peso: | 3,56 chilogrammi |
| Temperatura: | 0°C a 40°C (32°F a 104°F) | Tipi di traffico di dati: | Commutatori del tessuto che sostengono unicast |
| Dimensione di struttura massima: | carico utile 2,112-byte | Amplificatori di struttura: | 8.192 per 64 lame del porto, assegnate dinamicamente |
| Evidenziare: | Lama di Manica della fibra di DCX 8510,64x dcx 8510 del broccato del porto 16g,64x broccato FC16-64 del porto 16g |
||

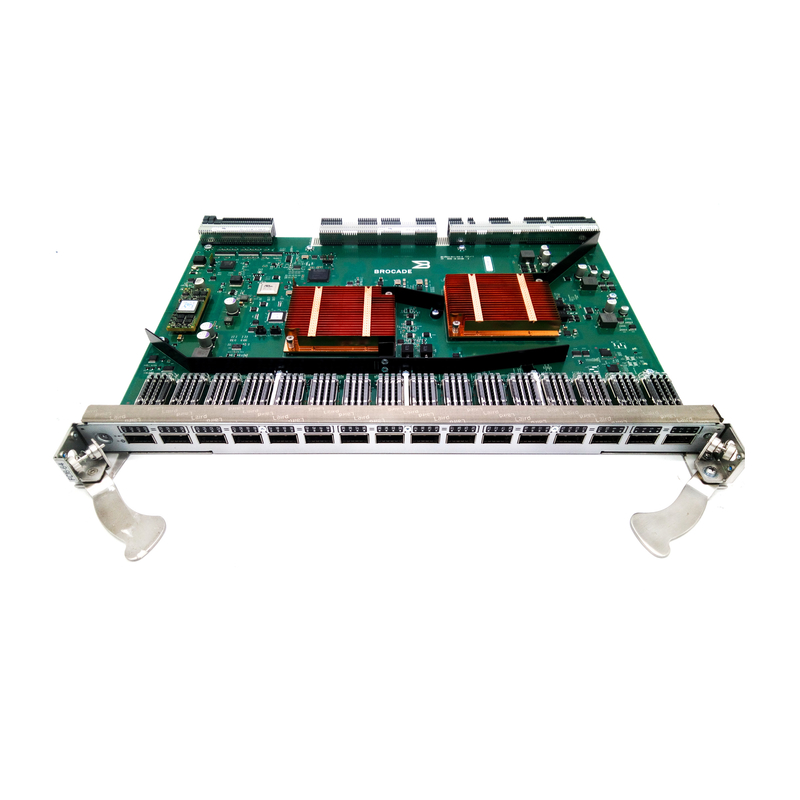

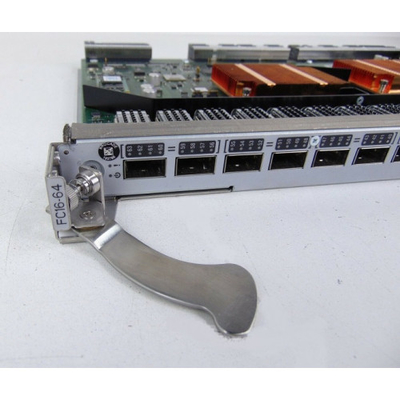

Lama ad alta densità di Manica della fibra del porto 64x 16g del broccato FC16-64 DCX 8510
Modulo di espansione della lama di Manica della fibra FC16-64
Descrizione di prodotto:
Il broccato FC16-64 ha 16 porti di QSFP con ogni interfaccia fisica del porto configurata logicamente come porto di Manica della fibra dei GBP 4×16 che aderisce a 14,025 specifiche di Manica della fibra dei GBP e mantiene il contributo di retrocompatibilità a due generazioni precedenti di GBP di Manica specifications-8.5 della fibra e di 4,25 GBP. Usando QSFPs ad alta densità ed a bassa potenza per la connettività, la lama del porto del broccato FC16-64 permette a
consolidamento dei porti fisici e una riduzione di 75 per cento in cavi, che semplifica la gestione del cavo e facilita la scalabilità per la maggior agilità di affari.
| Caratteristiche principali | Architettura di sistemi |
|
Tipi di media
|
Connettore caldo-pluggable del broccato QSFP; 4×16 GBP SWL, connettore del cavo a nastro di MPO 1×12 (66 m. OM3, 100 m. OM4; Il broccato FC16-64 QSFPs sostiene soltanto 4/8/16 dei GBP [non 2 GBP o 10 GBP]) |
|
Latenza del commutatore
|
La latenza localmente commutata del porto è 700 NS; la latenza della lama--lama è µsec 2,1; la crittografia/compressione è µsec 5,5 per nodo; Correttivo di andata (FEC) aggiunge 400 il NS fra E_Ports (ha permesso a per difetto)
|
|
Larghezza di banda aggregata di Manica della fibra |
512 GBP (tasso di dati)
|
| Potere massimo | 118 watt una volta completamente popolato con 16 SWL standard QSFP 134 watt di consumo di energia massimo |
| Vibrazione | Funzionamento: 0,5 seni di g, 0,4 grms casuali, non operante 5 - 500 hertz: 2,0 seni di g, 1,1 grms casuali, 5 - 500 hertz |
|
Software di sostegno della gestione |
HTTP, SNMP v1/v3 (MIB della gestione del MIB, di FC del Fe), SSH; Verifica, Syslog; Strumenti avanzati di web del broccato, impresa di SAN del consulente della rete del broccato o più professionale di SAN del consulente della rete del broccato; Interfaccia della riga di comando (CLI); SMI compiacenti; Domini amministrativi; licenze di prova per le capacità aggiunte
|
| Sicurezza | Crittografia AES-GCM-256 su ISLs; DH-CHAP (fra i commutatori ed i dispositivi dell'estremità), autenticazione del commutatore di FCAP; FIP 140-2 L2-compliant, HTTPS, IPsec, IP che filtra, LDAP con IPv6, OpenLDAP, grippaggio del porto, RAGGIO, a controllo di accesso basato a ruolo definito dall'utente (RBAC), copia sicura (SCP), RPC sicuro, SFTP, SSH v2, SSL, grippaggio del commutatore, TACACS+, commutatore di fiducia |
|
Sistemi diagnostici
|
Generatore incorporato di flusso, sistemi diagnostici del cavo di ClearLink (nessun contributo "loopback" elettrico/ottico), traffico di collegamento/distanza di latenza; POSTA e sistemi diagnostici online/offline inclusi, compresi monitoraggio ambientale, FCping e Pathinfo (traceroute di FC), rispecchiarsi di flusso, visualizzatore della struttura, nuovo inizio non disgregativo del demone, rispecchiarsi della porta, monitoraggio di salute di ottica, monitoraggio di potere (16 GBP solo lame), registrazione di RAStrace e rilevazione di rotolamento di ripartenza (RRD)
|
Consumo di energia più basso
I ricetrasmettitori ottici di Channelcompliant QSFP della fibra dei GBP SWL del broccato 4×16 sono caldo-permutabili, a bassa tensione (3,3 V), ricetrasmettitori ottici diagnostico-capaci digitali che aderiscono ai ricetrasmettitori ottici meccanici della specificazione di QSFP MSA (SFF-8436) .QSFP forniscono al broccato FC16-64 alta densità avanzata e 285 per cento meno consumo di energia che quattro SFPs standard (1,4 W contro 4 W), il tiraggio di potere più basso di qualsiasi lama di commutazione di canale della fibra. Infatti, un broccato DCX 8510 completamente popolato con otto lame del porto del broccato FC16-64 non solo offre il più alta densità del porto, ma inoltre disegna soltanto 1.902 watt (0,19 W/Gbps). Il prodotto competitivo più vicino richiede oltre 40 per cento più energia a
potere 25 per cento meno porti. Con l'uso di QSFPs di ottimo rendimento, il broccato ha permesso alle organizzazioni dell'IT di raggiungere i nuovi livelli di consolidamento dell'infrastruttura mentre riduce il consumo di energia globale.
