Dettagli:
|
| Dimensione di struttura massima: | carico utile 2112-byte | Larghezza di banda aggregata di Manica della fibra: | 1800 Gb/s (tasso di dati) |
|---|---|---|---|
| Scalabilità: | architettura del Interamente tessuto con 239 commutatori massimi | Classi di servizio: | Classe 2, classe 3, classe F (strutture del inter commutatore) |
| Porti di Manica della fibra: | 16 porti di QSFP (64 porti totali); E_Ports, F_Ports, M_Ports, EX_Ports, D_Ports e VE_Ports. | Tipi di traffico di dati: | Commutatori del tessuto che sostengono unicast |
| Camera di equilibrio di ISL: | a camera di equilibrio basata a struttura con fino a otto 32 porti di Gb/s per tronco di ISL; fino a | peso: | 3,95 chilogrammi (8,71 libbre) senza QSFP |
| Evidenziare: | Licenza del BACCELLO del broccato FC32-48,Broccato FC32-48 per X6-4 X6-8,Porto della licenza 32gb 48 del BACCELLO del broccato |
||

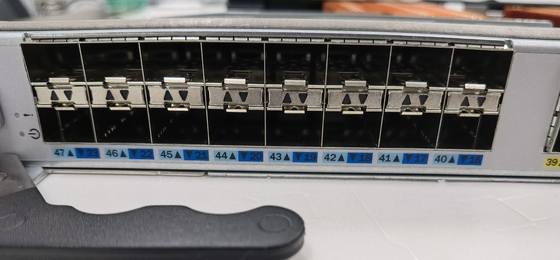

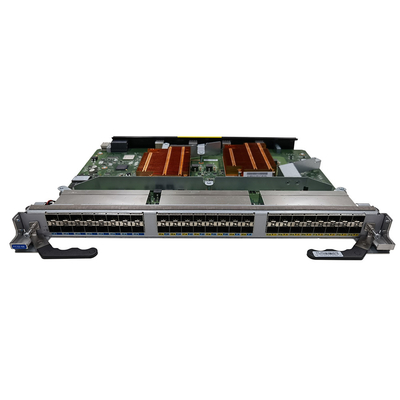

Lama del porto FC del broccato FC32-48 32gb 48 per direttore X6-4 o X6-8
Lama del porto del dispositivo di Manica della fibra del broccato FC32-48 con 48x 32 i PORTI dei GBP SFP+
Descrizione di prodotto: Ha progettato per sostenere la crescita di stoccaggio, carichi di lavoro richiedenti ed il consolidamento del centro dati, la lama del porto del broccato FC32-64 consegna la prestazione ineguagliata di 32 Gb/s, la densità leader del settore del porto e la flessibilità multiprotocol. Può efficacemente riportare in scala il direttore del broccato X6 per costruire i tessuti ad alta densità di SAN che massimizzano la produttività ed aumentano l'efficienza degli investimenti di stoccaggio. Combinando le capacità robuste della GEN 6 del broccato con la flessibilità multiprotocol ed il monitoraggio migliorato della latenza di NVMe sopra traffico di Manica della fibra, la lama del porto del broccato FC32-64 permette ad una transizione senza cuciture al centro dati del tutto flash e determina l'innovazione dell'IT.
Con la lama ad alta densità del porto del broccato FC32-48, il direttore del broccato X6 può ora riportare in scala anche il further-up a 512 33% d'offerta nuovi porti del dispositivo mentre aumenta la larghezza di banda di sistema totale fino a 20 Tb/s. Questa lama fornisce a 64 porti di Manica della fibra in un fattore forma elegante e ad alta densità progettato i collegamenti della Q-flessione, permettendo agli amministratori di semplificare l'infrastruttura di cablaggio.
| Caratteristiche principali | Architettura di sistemi |
| Prestazione di Manica della fibra | Manica della fibra: 4,25 linea velocità di Gb/s, piena duplex; 8,5 linea velocità di Gb/s, piena duplex; 14,025 linea velocità di Gb/s, piena duplex; 28,05 linea velocità di Gb/s, piena duplex; automatico-percezione di 4, 8, 16 e 32 velocità del porto di Gb/s. Il contributo a 4 Gb/s ed alle 8 velocità di Gb/s richiede l'uso 16 di un ricetrasmettitore di Gb/s QSFP. |
| Connettività di FCoE | velocità di 10GbE, di 25GbE, o di 40GbE FCoE. Il contributo alle velocità 10GbE, 25GbE e 40GbE richiede l'uso del ricetrasmettitore appropriato di QSFP. |
| Latenza del commutatore | La latenza localmente commutata del porto è <780 ns="" with="" Forward="" Error="" Correction=""> |
| Porti di Manica della fibra | Broccato X6-4: Fino a 192 porti 32-Gbps, universali (F_Port, E_Port, EX_Port, M_Port, D_Port, SIM Port, FICON) |
| Cavi di sostegno | QSFP (MTP/MPO) ai cavi di sblocco di SFP+ (LC) e QSFP (MTP/MPO) ai cavi standard di QSFP (MTP/MPO). 2 chilometri 4×32 Gb/s QSFP (richiede QSFP--QSF'al cavo di SMF LC). |
| Sistemi diagnostici | Comprensione di IO per il monitoraggio dell'ingresso/uscita del Manica e di NVMe della fibra sopra traffico di Manica della fibra; Ottica di ClearLink e sistemi diagnostici del cavo, compreso "loopback" elettrico/ottico, traffico di collegamento/latenza/distanza; generatore incorporato di flusso; POSTA e sistemi diagnostici online/offline inclusi, compresi monitoraggio ambientale, FCping e Pathinfo (traceroute di FC), rispecchiarsi di flusso, spettatore della struttura, nuovo inizio non disgregativo del demone, monitoraggio di salute di ottica, monitoraggio di potere, registrazione di RAStrace e rilevazione di rotolamento di ripartenza (RRD) |
| Temperatura | Funzionamento: 0°C a 40°C (32°F 104°F) a non operante: −40°C a 70°C (−40°F a 158°F) |
| Potere massimo | Consumo di energia tipico: 203 watt una volta completamente popolato con 16 il consumo di energia massimo standard di 4×32 Gb/s SWL QSFPs: 387 watt di consumo di energia massimo una volta completamente popolato con 16 la norma 32 Gb/s SWL QSFPs |
Il Manica della fibra di GEN 6 del broccato di Manica della fibra di GEN 6 è la rete moderna di stoccaggio per gli ambienti missioncritical, consegnante
prestazione NVMe-pronta, automazione avanzata e gestione completa per accelerare prestazione e l'azionamento di applicazione
sempre-sulle operazioni commerciali. Il direttore del broccato X6 con il Manica della fibra di GEN 6 e la lama del porto del broccato FC32-64 consegna la prestazione ineguagliata di 32 Gb/s, la densità leader del settore del porto e la flessibilità multiprotocol ai carichi di lavoro della crescita, della domanda di supportstorage ed al consolidamento del centro dati.
Punti culminanti
• Riporta in scala il direttore del broccato X6 a 512 porti mentre massimizzano lo spazio
utilizzazione con 33% nuova connettività del dispositivo in una lama ad alta densità
• Agilità di aumenti permettendo alle architetture flessibili con connettività concorrente di Manica, di NVMe, o di FCoE della fibra
• Tratta più carichi di lavoro con la prestazione di Manica della fibra di GEN 6
ed aumentando larghezza di banda di sistema totale fino a 20 Tb/s
• Riduce la complessità con 75% meno cavi e porto di aumenti
densità con i collegamenti della Q-flessione
• Determina l'innovazione dell'IT ottimizzando la prestazione di NVMe da parte a parte
monitoraggio in tempo reale integrato di latenza con la comprensione di IO
