Dettagli:
|
| lunghezza d'onda centrale: | 1271/1291/1311/1331nm | Temperatura: | 0°C~+70°C |
|---|---|---|---|
| Peso: | 0.05KG/PCS | Prestazioni: | 40Gb/s linea velocità, piena duplex |
| Tipo di cavo: | SMF | Distanza del cavo: | 40 km |
| Collegamento: | Connettore duplex di LC | Conformità: | Classe 1 di CDRH |
| Colore di tirata: | Nero | ||
| Evidenziare: | Trasmettitori 40G,Trasmettitori a fibra singola 40G,Modulo trasmettitore in fibra QSFP+ |
||
Brocade 57-1000327-01 FC SFP Transceiver 40G-QSFP-ER4 SMF Duplex LC 40km QSFP+ Modulo ottico
40G ER4 10km FC SFP in broccatoSpecifica del trasmettitore
Il Brocade 57-1000327-01 è un modulo di trasceiver ad alte prestazioni progettato per l'uso in reti 40 Gigabit Ethernet (GbE).È conforme al QSFP+ MSA (Multi-Source Agreement) e all'IEEE 802.3ba, rendendolo compatibile con una vasta gamma di apparecchiature di rete.
Caratteristiche chiave:
Supporta lo standard Ethernet 40GBASE-ER4
supporto per cavi a fibra ottica monomodo
Quattro canali con velocità di trasferimento dati di 10 Gb/s per canale
Fattore di forma QSFP+ collegato a caldo
Monitoraggio della diagnostica digitale (DDM)
Conformi agli standard QSFP+ MSA e IEEE 802.3ba
Assicurarsi che l'apparecchiatura di rete sia spenta prima di installare il modulo trasmettitore-ricevitore.
Verificare che il modulo trasmettitore sia compatibile con la vostra attrezzatura.
Allineare il modulo con la fessura corrispondente dell'apparecchiatura e spingerlo delicatamente in posizione.
Collegare il connettore LC duplex del cavo in fibra ottica monomodo al modulo trasmettitore.
Alimenta l'attrezzatura di rete.
Monitoraggio della diagnostica digitale (DDM):
Il modulo trasmettitore Brocade 57-1000327-01 supporta DDM, che fornisce il monitoraggio in tempo reale di diversi parametri come potenza trasmessa, potenza ricevuta e temperatura.Questa funzione consente agli amministratori di rete di identificare e risolvere rapidamente i problemi, migliorando le prestazioni e l'affidabilità della rete.
Applicazione
Broccato VDX 6740/VDX 6740TInterruttori
Altri prodottiVDX 6940144S/VDX 694036QSerie
Altri prodotti8770 Interruttori
Numero della parte d'ordine
40G-QSFP-ER4
Parametri per la40G ER4 10 km FC SFPTrasmettitoreModulo:
| Prestazioni | velocità di linea di 40 Gb/s, full duplex |
| Mediatiche | connettore QSFP, LC, standard industriale |
| Parametri di funzionamento |
Trasmissione (Tx): • Lunghezza d'onda: 1271/1291/1311/1331nmm • 4 corsie CWDM MUX/DEMUX
Ricevere (Rx): • Lunghezza d'onda: 1271/1291/1311/1331nmm • Sensibilità senza stress: -6 dBm |
| Conformità | QDR/DDR velocità di trasmissione dati in banda Infini |
| Certificato |
Compatibilità RoHS |
| Dimensione |
Larghezza: 18,35 mm Altezza: 13,25 mm. Profondità: 71,0 mm |
| Temperatura di conservazione | -40°C a +85°C (-40°F a +185°F) |
Precauzioni di sicurezza:
Non guardare direttamente nel cavo a fibra ottica o nel modulo trasmettitore.
Non toccare il connettore ottico del modulo trasmettitore o il cavo in fibra ottica.
Non esporre il modulo trasmettitore a calore o umidità eccessivi.
Utilizzare solo cavi in fibra ottica monomodo omologati.
Conclusione:
Il modulo trasmettitore Brocade 57-1000327-01 40G-QSFP-ER4 è una soluzione ad alte prestazioni e affidabile per reti 40 GbE. Offre una serie di funzionalità come DDM, fattore di forma QSFP + collegato a caldo,e la conformità alle norme del settore. Seguendo le istruzioni di installazione e le precauzioni di sicurezza descritte in questo manuale, è possibile garantire le prestazioni ottimali e la longevità delle apparecchiature.

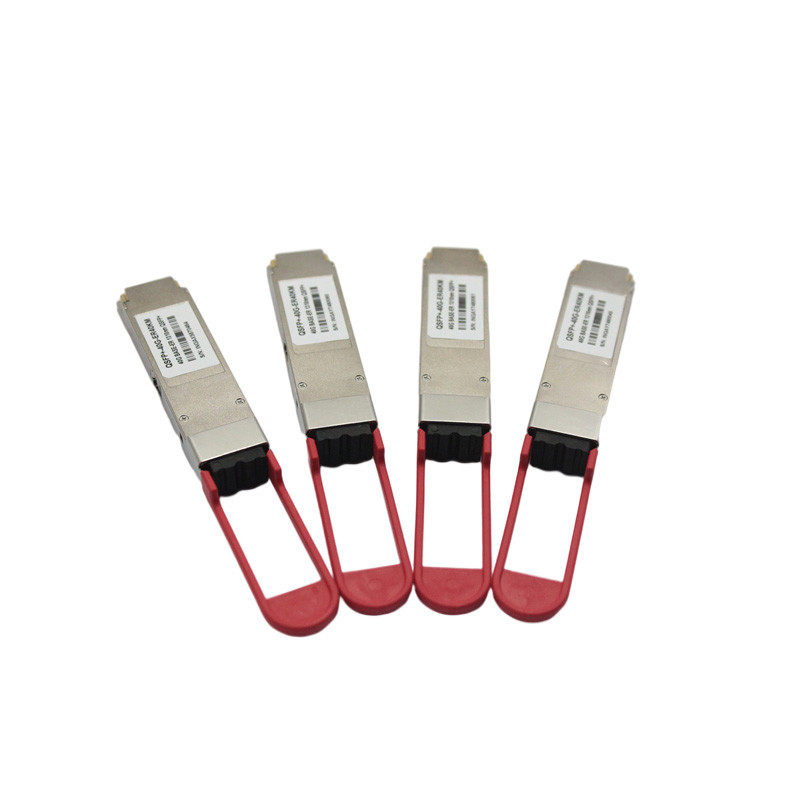

Foto perAltri prodotti40G ER4 10 km FC SFPTrasmettitore
Domande frequenti
Q1.A parte questo modulo ottico trasmettitore 40G ER4 da 10 km, che altro può offrire Brocade?
A1: si prega di controllare il modulo sotto per il modulo ottico Brocade che possiamo offrire;
| Tasso di dati |
Descrizione
|
Produzione
Numero della parte
|
Ordinazione del broccato
Numero della parte
|
|
4x32G FC QSFP+
|
SWL
|
57-1000351-01
|
XBR-000275 (1 confezione)
|
| 4x32G FC QSFP+ |
SWL
|
57-1000490-01
|
XBR-000475 (1 confezione)
|
| 4x32G FC QSFP+ |
2 km
|
57-1000480-01
|
XBR-000285 (1 confezione)
|
| 64G FC SFP+ |
SWL
|
57-1000495-01
|
XBR-000462 (1 confezione)
XBR-000463 (8 confezioni)
|
| 64G FC SFP+ |
LWL - 10 km
|
57-1000496-01
|
XBR-000468 (1 confezione)
XBR-000469 (8 confezioni)
|
| 64G FC SFP+ |
ELWL - 25 km
|
57-1000497-01
|
XBR-000466 (1 confezione)
|
|
32G FC SFP+
|
SWL
|
57-1000333-01
|
XBR-000212 (1 confezione)
XBR-000213 (8 confezioni)
|
| 32G FC SFP+ |
SWL
|
57-1000485-01
|
XBR-000412 (1 confezione)
XBR-000413 (8 confezioni)
|
| 32G FC SFP+ |
LWL - 10 km
|
57-1000332-01
|
XBR-000238 (1 confezione)
XBR-000239 (8 confezioni)
|
| 32G FC SFP+ |
LWL - 10 km
|
57-1000486-01
|
XBR-000438 (1 confezione)
XBR-000439 (8 confezioni)
|
| 32G FC SFP+ |
ELWL - 25 km
|
57-1000355-01
|
XBR-000278 (1 confezione)
|
| 32G FC SFP+ |
ELWL - 25 km
|
57-1000494-01
|
XBR-000478 (1 confezione)
|
| 32G FC SFP+ |
ELWL - 25 km
|
57-1000498-01
|
XBR-000479 (1 confezione)
|
|
16G FC SFP+
|
SWL
|
57-0000088-01
|
XBR-000192 (1 confezione)
XBR-000193 (8 confezioni)
|
|
16G FC SFP+
|
SWL
|
57-1000487-01
|
XBR-000492 (1 confezione)
XBR-000493 (8 confezioni)
|
|
16G FC SFP+
|
LWL - 10 km |
57-0000089-01
|
XBR-000198 (1 confezione)
XBR-000199 (8 confezioni)
|
|
16G FC SFP+
|
LWL - 10 km |
57-1000488-01
|
XBR-000498 (1 confezione)
XBR-000499 (8 confezioni)
|
|
16G FC SFP+
|
ELWL - 25 km |
57-1000262-01
|
XBR-000258 (1 confezione)
|
|
16G FC SFP+
|
ELWL - 25 km |
57-1000489-01
|
XBR-000458 (1 confezione)
|
|
8G FC SFP+
|
SWL
|
57-1000117-01
|
XBR-000163 (1 confezione)
XBR-000164 (8 confezioni)
|
| 8G FC SFP+ | LWL - 10 km |
57-1000027-02
|
XBR-000153 (1 confezione)
XBR-000172 (8 confezioni)
|
| 8G FC SFP+ | ELWL - 25 km |
57-0000080-01
|
XBR-000174 (1 confezione)
|
D2:Questo è un vero e proprio trasmettitore QSFP+ 40G 100m FC?
A2:Sì, Topstar è il principale distributore di Brocade in Cina, vendiamo il marchio SFP dal 2006 e non vendiamo mai articoli di marca falsi o copiati.
Q3:Il vostro SFP offre una garanzia di qualità?
A3: Per il broccato SFP, offriamo una garanzia di 1 anno. Qualsiasi problema di qualità, lo sostituiremo per te;
Q4:Puoi mandare questo modulo SFP a casa mia? e quanto tempo ci vuole?
A4:Sì, possiamo fornire servizi logistici di spedizione porta a porta tramite DHL, FEDEX, Aramex e UPS ecc.
La logistica espressa richiede generalmente 5-12 giorni per la distribuzione internazionale.
