Dettagli:
|
| Lunghezza d'onda concentrare: | 840 a 860 nanometro | Temperatura: | 0°C~+70°C |
|---|---|---|---|
| Peso: | 0.05KG/PCS | Prestazione: | automatico-percezione di 2, 4 e 8 velocità del porto sec/di Gbit |
| tipo di cavo: | MMF | Distanza del cavo: | 150m |
| Connettore: | Duplex di LC dello standard industriale | compiacente: | RoHS |
Modulo ottico del ricetrasmettitore 8G SWL 850nm MMF XBR-000148 del broccato 57-1000012-01 SFP+ FC SFP+
Specifiche del ricetrasmettitore del broccato 8Gb/s SWL FC SFP+
Il broccato 8 Gbit/sec SWL SFPs è caldo-permutabile, a bassa tensione (3,3 V) ricetrasmettitori ottici diagnostici digitali che sostengono i collegamenti in serie ad alta velocità sopra fibra ottica mista a segnalare i tassi fino a 8,5 Gbit/sec. Aderiscono alle specifiche meccaniche (SFF-8432), ottiche ed elettriche di SFP+ (FC-PI-4) per i ricetrasmettitori duplex di LC.
Il broccato 8 Gbit/ricetrasmettitore ottico di sec SWL è i 850 multi-stimati il nanometro SFP che aderisce a 8.5/4.25/2.125 specifiche di Manica della fibra di sec di Gbit/.
I punti culminanti del prodotto includono:
• 850 trasmettitore misto di nanometro VCSEL
• Conformità FC-PI-4 per 8.5/4.25/2.125 Gbit/operazione di sec
• Caratteristiche diagnostiche per «interfaccia di controllo diagnostico SFF-8472 per i ricetrasmettitori ottici,»
fornire al monitoraggio in tempo reale di:
– Potere ottico trasmesso
– Potere ottico ricevuto
– Corrente di polarizzazione del laser
– Temperatura
– Tensione di rifornimento
• Connettore duplex di LC dello standard industriale
• lunghezze di collegamento di 150 m. 8,5 alla fibra di Gbit/secon OM3
• Laser della classe 1 della classe 1/CDRH di IEC 60825-1, occhio-sicuro
• Conformità with la restrizione sulla direttiva pericolosa delle sostanze (RoHS)
Parametri per il modulo del ricetrasmettitore di 8Gb/s SWL FC SFP+:
| Prestazione | Manica della fibra: 2,125, 4,250 e 8,5 Gbit/linea velocità di sec, piena duplex; automatico-percezione di 2, 4 e 8 velocità del porto sec/di Gbit |
| Media |
Caldo-pluggable, piccolo fattore forma Pluggable (SFP+), connettore dello standard industriale di LC; A onde corte (SWL) |
| Parametri di esercizio |
Trasmetta (Tx): Lunghezza d'onda: 840 a 860 nanometro Larghezza spettrale: 0,65 nanometri Potere medio: -8 dBm RIN: -128 dB/Hz massimi Attenuazione di riflessione ottica: -12 dB OMA minimo: 302 μW, dBm -5,2
Ricevi (Rx): Lunghezza d'onda: 770 a 860 nanometro Potere medio: 0 dBm Attenuazione di riflessione ottica: -12 dB Sensibilità Unstressed: 76 μW, dBm -11,2 SRS OMA: 148 μW, dBm -8,3 massimo di taglio di dB 3: 12 gigahertz |
| Distanze di funzionamento |
OM1 62,5 μm (200-500 MHz*km) Distanza Perdita 2 Manica della fibra sec/di Gbit 0,5 - 150 m. dB 2,10 4 Manica della fibra sec/di Gbit 0,5 - 70 m. dB 1,78 8 Manica della fibra sec/di Gbit 0,5 - 21 m. dB 1,58
OM2 50 μm (500 MHz*km) Distanza Perdita 2 Manica della fibra sec/di Gbit 0,5 - 300 m. dB 2,62 4 Manica della fibra sec/di Gbit 0,5 - 150 m. dB 2,06 8 Manica della fibra sec/di Gbit 0,5 - 50 m. dB 1,68
OM3 50 μm (MHz*km 1500) Distanza Perdita 2 Manica della fibra sec/di Gbit 0,5 - 500 m. dB 3,31 4 Manica della fibra sec/di Gbit 0,5 - 380 m. dB 2,88 8 Manica della fibra sec/di Gbit 0,5 - 150 m. dB 2,04 |
| Dimensione |
Larghezza: 14,00 millimetri (0,55 pollici) Altezza: 12,40 millimetri (0,49 pollici) Profondità: 57,50 millimetri (2,26 pollici) |
| Temperatura di stoccaggio | −40°C a 85°C (−40°F a 185°F) |
| Dissipazione di potere | 0.8W |

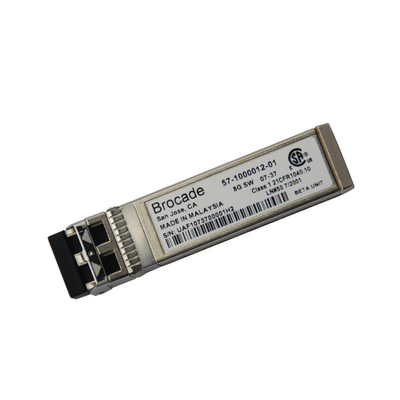

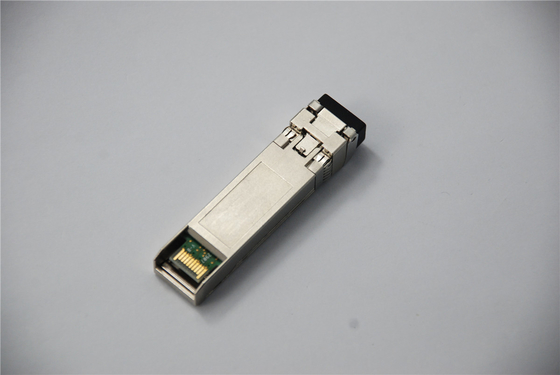

Foto per il ricetrasmettitore del broccato 8Gb/s SWL FC SFP+
FAQ
Q1. Eccezione fatta per i moduli ottici di questo ricetrasmettitore del broccato 8Gb/s SWL FC SFP+, che altro il broccato sfp può voi offrire?
A1: i pls controllano la forma sotto per vedere se c'è il modulo che ottico del broccato possiamo offrire;
| Tasso di dati |
Descrizione
|
Fabbricazione
Numero del pezzo
|
Ordinazione del broccato
Numero del pezzo
|
|
4x32G FC QSFP+
|
SWL
|
57-1000351-01
|
XBR-000275 (1-pack)
|
| 4x32G FC QSFP+ |
SWL
|
57-1000490-01
|
XBR-000475 (1-pack)
|
| 4x32G FC QSFP+ |
2 chilometri
|
57-1000480-01
|
XBR-000285 (1-pack)
|
| 64G FC SFP+ |
SWL
|
57-1000495-01
|
XBR-000462 (1-pack)
XBR-000463 (8-pack)
|
| 64G FC SFP+ |
LWL - 10 chilometri
|
57-1000496-01
|
XBR-000468 (1-pack)
XBR-000469 (8-pack)
|
| 64G FC SFP+ |
ELWL - 25 chilometri
|
57-1000497-01
|
XBR-000466 (1-pack)
|
|
32G FC SFP+
|
SWL
|
57-1000333-01
|
XBR-000212 (1-pack)
XBR-000213 (8-pack)
|
| 32G FC SFP+ |
SWL
|
57-1000485-01
|
XBR-000412 (1-pack)
XBR-000413 (8-pack)
|
| 32G FC SFP+ |
LWL - 10 chilometri
|
57-1000332-01
|
XBR-000238 (1-pack)
XBR-000239 (8-pack)
|
| 32G FC SFP+ |
LWL - 10 chilometri
|
57-1000486-01
|
XBR-000438 (1-pack)
XBR-000439 (8-pack)
|
| 32G FC SFP+ |
ELWL - 25 chilometri
|
57-1000355-01
|
XBR-000278 (1-pack)
|
| 32G FC SFP+ |
ELWL - 25 chilometri
|
57-1000494-01
|
XBR-000478 (1-pack)
|
| 32G FC SFP+ |
ELWL - 25 chilometri
|
57-1000498-01
|
XBR-000479 (1-pack)
|
|
16G FC SFP+
|
SWL
|
57-0000088-01
|
XBR-000192 (1-pack)
XBR-000193 (8-pack)
|
|
16G FC SFP+
|
SWL
|
57-1000487-01
|
XBR-000492 (1-pack)
XBR-000493 (8-pack)
|
|
16G FC SFP+
|
LWL - 10 chilometri |
57-0000089-01
|
XBR-000198 (1-pack)
XBR-000199 (8-pack)
|
|
16G FC SFP+
|
LWL - 10 chilometri |
57-1000488-01
|
XBR-000498 (1-pack)
XBR-000499 (8-pack)
|
|
16G FC SFP+
|
ELWL - 25 chilometri |
57-1000262-01
|
XBR-000258 (1-pack)
|
|
16G FC SFP+
|
ELWL - 25 chilometri |
57-1000489-01
|
XBR-000458 (1-pack)
|
|
8G FC SFP+
|
SWL
|
57-1000117-01
|
XBR-000163 (1-pack)
XBR-000164 (8-pack)
|
| 8G FC SFP+ | LWL - 10 chilometri |
57-1000027-02
|
XBR-000153 (1-pack)
XBR-000172 (8-pack)
|
| 8G FC SFP+ | ELWL - 25 chilometri |
57-0000080-01
|
XBR-000174 (1-pack)
|
Q2: È questo broccato genuino ricetrasmettitore originale di 8G SWL FC SFP+?
A2: Sì, Topstar è il distributore commerciale superiore del broccato del cavo in Cina, vendiamo la marca SFP dall'anno 2006 e mai non vendiamo la falsificazione o gli oggetti di marca della copia.
Q3: Fa il vostro SFP forniscono una garanzia di qualità?
A3: Per broccato SFP, offriamo la garanzia di un anno. Tutto il problema di qualità, sostituiremo per voi;
Q4: Potete inviare questo modulo di SFP al mio posto? e quanto ci vuole?
A4: Sì, possiamo fornire la spedizione di porta in porta via i servizi logistici di DHL, di FEDEX, di Aramex e di UPS ecc.
Il logistico preciso richiede generalmente i 5-12 giorni a globale.
