Dettagli:
|
| Lunghezza d'onda concentrare: | 840 a 860nm | Temperatura: | 0°C~+70°C |
|---|---|---|---|
| Peso: | 0.05KG/PCS | Prestazione: | automatico-percezione delle velocità del porto 64G, 32G e 16G. |
| Tipo di cavo: | MMF | Distanza del cavo: | 100m |
| Connettore: | Duplex di LC dello standard industriale | compiacente: | RoHS |
| Evidenziare: | Modulo del ricetrasmettitore del broccato QSFP+,modulo del ricetrasmettitore di 100M QSFP+,57-1000294-01 modulo del ricetrasmettitore |
||
Modulo del ricetrasmettitore del broccato FC32-64 XBR-000245 57-1000294-01 4×16G SWL 100 m. FC QSFP+ SWL
Specificazione del ricetrasmettitore del broccato 4x16G FC SFP+ SWL
Il broccato 4×16 GFC SWL QSFPs è caldo-permutabile, a bassa tensione (3,3 V) ricetrasmettitori ottici diagnostici digitali che sostengono i collegamenti in serie ad alta velocità sopra fibra ottica mista a segnalare i tassi fino a 14,025 GBP. Aderiscono alla specificazione meccanica di QSFP MSA (SFF-8436).
Il broccato 4×16 GFC SWL QSFPs è 850 multi-stimati nanometro QSFPs che aderisce a 14,025 specifiche di Manica della fibra dei GBP. I punti culminanti del prodotto includono:
• 850 trasmettitore misto di nanometro VCSEL
• Caratteristiche diagnostiche per «interfaccia di controllo diagnostico SFF-8472 per i ricetrasmettitori ottici,»
fornire al monitoraggio in tempo reale di:
– Potere ottico trasmesso
– Potere ottico ricevuto
– Corrente di polarizzazione del laser
– Temperatura
– Tensione di rifornimento
• Connettore del cavo a nastro dello standard industriale MTP 1×12
• Lunghezza di collegamento di 100 m. su fibra OM4
• Laser della classe 1 della classe 1/CDRH di IEC 60825-1, occhio-sicuro
• Conformità with la restrizione sulla direttiva pericolosa delle sostanze (RoHS)
Punti culminanti
• Fornisce l'alta affidabilità del sistema con i processi rigorosi di certificazione e di qualificazione
• Fa leva i parametri progettuali unici per fornire il rendimento elevato le piattaforme leader del settore del commutatore e della spina dorsale del broccato
• Gli aiuti eliminano le edizioni relative ad incompatibilità del ricetrasmettitore, riducendo il tempo morto ed i costi di sostegno
• Aiuti eliminare le edizioni derivando dai cambiamenti di progettazione inattesi, fornenti compatibilità faccia a faccia in corso
• Ottimizza la connettività con le piattaforme del broccato per permettere alla distanza massima del cavo
• Fornisce il supporto per gli alti collegamenti dei Inter telai di capacità di lavorazione (ICLs)
Numero del pezzo d'ordinazione
•XBR-000245
Parametri per il modulo del ricetrasmettitore di 4x16G FC SFP+ SWL:
| Prestazione | Manica della fibra: Linea velocità dei GBP 4×14.025, piena duplex |
| Media | Caldo-pluggable, fattore forma Pluggable (QSFP), connettore del quadrato dello standard industriale piccolo del cavo a nastro di MTP 1×12, a onde corte (SWL) |
| Parametri di esercizio |
Trasmetta (Tx): Lunghezza d'onda: 840 - 860 larghezze spettrali di nanometro: 0,50 nanometri Potere medio: −7.6 a dBm +2,4 per canale RIN: −128 dB/Hz massimo Attenuazione di riflessione ottica: dB 12 massimo OMA: −2.5 a dBm +3 per canale
Ricevi (Rx): Lunghezza d'onda: 840 a 860 nanometro Potere medio: dBm 2,4 massimo per canale Attenuazione di riflessione ottica: min SRS di dB −12 OMA: dBm −10 massimo per canale massimo di taglio di dB 3: 18 gigahertz |
| Dimensione |
Larghezza: 18,35 millimetri (0,72 dentro.) Altezza: 12,67 millimetri (0,50 dentro.) Profondità: 71,00 millimetri (2,82 dentro.) |
| Temperatura di stoccaggio | −40°C a +85°C (−40°F a +185°F) |
| Dissipazione di potere | 1.5W |

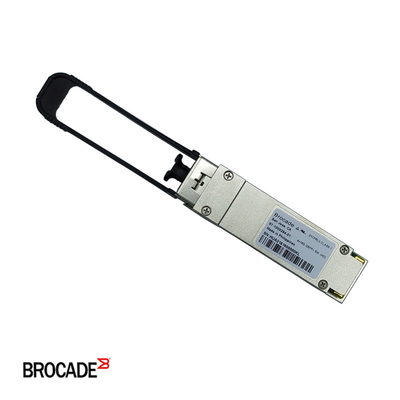

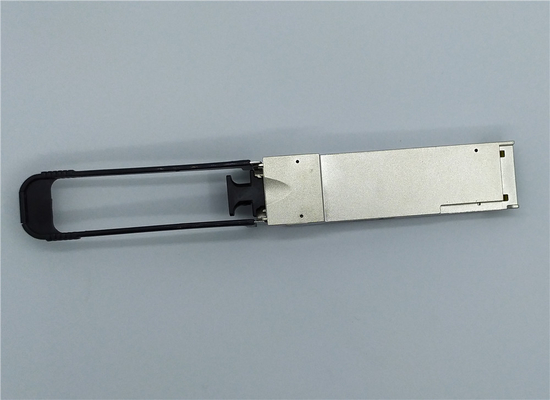

Foto per il ricetrasmettitore del broccato 4x16G FC SFP+ SWL
FAQ
Q1. Eccezione fatta per i moduli ottici di questo ricetrasmettitore del broccato 4x16G FC SFP+, che altro il broccato sfp può voi offrire?
A1: i pls controllano la forma sotto per vedere se c'è il modulo che ottico del broccato possiamo offrire;
| Tasso di dati |
Descrizione
|
Fabbricazione
Numero del pezzo
|
Ordinazione del broccato
Numero del pezzo
|
|
4x32G FC QSFP+
|
SWL
|
57-1000351-01
|
XBR-000275 (1-pack)
|
| 4x32G FC QSFP+ |
SWL
|
57-1000490-01
|
XBR-000475 (1-pack)
|
| 4x32G FC QSFP+ |
2 chilometri
|
57-1000480-01
|
XBR-000285 (1-pack)
|
| 64G FC SFP+ |
SWL
|
57-1000495-01
|
XBR-000462 (1-pack)
XBR-000463 (8-pack)
|
| 64G FC SFP+ |
LWL - 10 chilometri
|
57-1000496-01
|
XBR-000468 (1-pack)
XBR-000469 (8-pack)
|
| 64G FC SFP+ |
ELWL - 25 chilometri
|
57-1000497-01
|
XBR-000466 (1-pack)
|
|
32G FC SFP+
|
SWL
|
57-1000333-01
|
XBR-000212 (1-pack)
XBR-000213 (8-pack)
|
| 32G FC SFP+ |
SWL
|
57-1000485-01
|
XBR-000412 (1-pack)
XBR-000413 (8-pack)
|
| 32G FC SFP+ |
LWL - 10 chilometri
|
57-1000332-01
|
XBR-000238 (1-pack)
XBR-000239 (8-pack)
|
| 32G FC SFP+ |
LWL - 10 chilometri
|
57-1000486-01
|
XBR-000438 (1-pack)
XBR-000439 (8-pack)
|
| 32G FC SFP+ |
ELWL - 25 chilometri
|
57-1000355-01
|
XBR-000278 (1-pack)
|
| 32G FC SFP+ |
ELWL - 25 chilometri
|
57-1000494-01
|
XBR-000478 (1-pack)
|
| 32G FC SFP+ |
ELWL - 25 chilometri
|
57-1000498-01
|
XBR-000479 (1-pack)
|
|
16G FC SFP+
|
SWL
|
57-0000088-01
|
XBR-000192 (1-pack)
XBR-000193 (8-pack)
|
|
16G FC SFP+
|
SWL
|
57-1000487-01
|
XBR-000492 (1-pack)
XBR-000493 (8-pack)
|
|
16G FC SFP+
|
LWL - 10 chilometri |
57-0000089-01
|
XBR-000198 (1-pack)
XBR-000199 (8-pack)
|
|
16G FC SFP+
|
LWL - 10 chilometri |
57-1000488-01
|
XBR-000498 (1-pack)
XBR-000499 (8-pack)
|
|
16G FC SFP+
|
ELWL - 25 chilometri |
57-1000262-01
|
XBR-000258 (1-pack)
|
|
16G FC SFP+
|
ELWL - 25 chilometri |
57-1000489-01
|
XBR-000458 (1-pack)
|
|
8G FC SFP+
|
SWL
|
57-1000117-01
|
XBR-000163 (1-pack)
XBR-000164 (8-pack)
|
| 8G FC SFP+ | LWL - 10 chilometri |
57-1000027-02
|
XBR-000153 (1-pack)
XBR-000172 (8-pack)
|
| 8G FC SFP+ | ELWL - 25 chilometri |
57-0000080-01
|
XBR-000174 (1-pack)
|
Q2: È questo broccato genuino ricetrasmettitore originale di 4x16G 100M FC SFP?
A2: Sì, Topstar è il distributore commerciale superiore del broccato del cavo in Cina, vendiamo la marca SFP dall'anno 2006 e mai non vendiamo la falsificazione o gli oggetti di marca della copia.
Q3: Fa il vostro SFP forniscono una garanzia di qualità?
A3: Per broccato SFP, offriamo la garanzia di un anno. Tutto il problema di qualità, sostituiremo per voi;
Q4: Potete inviare questo modulo di SFP al mio posto? e quanto ci vuole?
A4: Sì, possiamo fornire la spedizione di porta in porta via i servizi logistici di DHL, di FEDEX, di Aramex e di UPS ecc.
Il logistico preciso richiede generalmente i 5-12 giorni a globale.
