Dettagli:
|
| Temperatura: | 0°C~+70°C | Fattore forma: | QSFP28 100G |
|---|---|---|---|
| Distanza di trasmissione: | 100m | Peso: | 0.05Kg/pcs |
| Protocollo: | IEEE 802.3bm QSFP28 MSA | Capacità di memoria: | G.652 |
| Evidenziare: | Broccato QSFP28 100G SR4,CE QSFP28 100G SR4,4x25GbE 100GBASE SR4 |
||
Ricetrasmettitore ottico modulo 100GBASE-SR4 o 4x25GbE di XBR-100G-SR4-0288 del broccato QSFP28 100G SR4 per la lama FC32-64
Le caratteristiche QSFP28 100G SR4 del ricetrasmettitore originale del broccato:
Punti culminanti
• Fornisce l'alta affidabilità del sistema basata su prova rigorosa di certificazione e di qualificazione
• Fa leva i parametri progettuali unici per fornire il rendimento elevato le soluzioni leader del settore del broccato per sostenere la continuità ed il recupero da disastro di affari
• Aderisce alle specifiche ottiche 100GBASESR4 (IEEE 802.3bm), contribuenti ad assicurare la compatibilità con l'altra ottica standardscompliant
• Aiuti eliminare le edizioni derivando dai cambiamenti di progettazione inattesi, fornenti compatibilità faccia a faccia in corso
• Ottimizza la connettività con le piattaforme del broccato per permettere alla chiave massima di distanza del cavo
Caratteristiche
• ricetrasmettitore ottico (3.3V) di Ethernet diagnostica digitale Caldo-permutabile e a bassa tensione che sostiene i collegamenti in serie ad alta velocità sopra fibra mista 1×12 ad un tasso di segnalazione di 4×25.8 Gb/s
• 4×25.8 Gb/s 850 laser di nanometro
• Specifiche d'interfaccia ottiche per IEEE 802.3bm 100GBASE-SR4
• Caratteristiche diagnostiche per QSFP28 MSA di cui fornisca al monitoraggio in tempo reale:
Potere ottico trasmesso −
Potere ottico ricevuto −
Corrente di polarizzazione del laser del −
Temperatura del −
• Connettore dello standard industriale MPO 1×12
• fibra mista di lunghezza di collegamento di 70m OM3, lunghezza di collegamento di 100m su fibra mista OM4
• Laser della classe 1 della classe 1/CDRH di IEC 60825-1, occhio-sicuro
• Conformità with la restrizione su tensione di rifornimento pericolosa del directive− delle sostanze (RoHS)
Parametri per il ricetrasmettitore ottico compatibile di Chelsio QSFP28 100G:
| Parametro | Descrizione |
| Prestazione | Linea velocità di 4×25.8 Gb/s, piena duplex |
| Media | Caldo-pluggable, lo standard industriale QSFP28, MPO 1×12 ha richiesto il cavo: 12 fibra MPO MMF femminile--femminile (70m su fibra OM3, 100m su fibra OM4) |
| Parametri di esercizio |
Trasmetta (Tx): • Lunghezza d'onda: 10 canali, 840 a 860 nanometro • Potere medio: −9.1 a dBm +2,4 per canale • RIN: massimo di −128 dB/Hz. • Attenuazione di riflessione ottica: massimo di dB 12. • OMA: −7.1 a dBm +3,0 per canale ricevono (Rx): • Lunghezza d'onda: 4 canali, 840 a 860 nanometro • Potere medio per vicolo: −11.0 a dBm +2,4 per canale • Attenuazione di riflessione ottica: massimo di dB −12. • SRS OMA: massimo del dBm −5.6 per canale |
| Dimensione |
Larghezza: 41,65 millimetri (1,64 pollici) Altezza: 17,40 millimetri (0,69 pollici) Profondità: 107,50 millimetri (4,23 pollici) |
| Temperatura di stoccaggio | −40°C a +85°C (−40°F a +185°F) |
| Dissipazione di potere | 2.5W massimo |

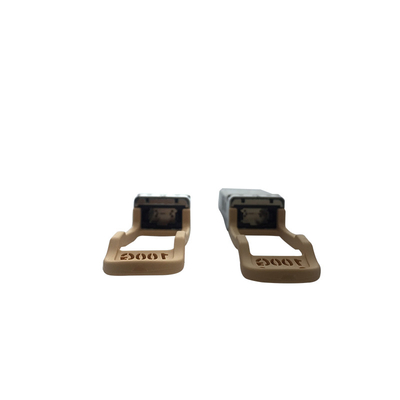

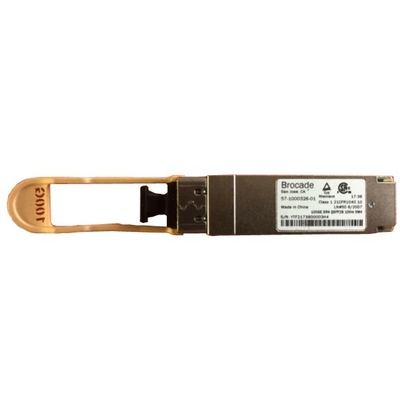

Foto per il ricetrasmettitore del broccato QSFP28 100G SR4 100m
