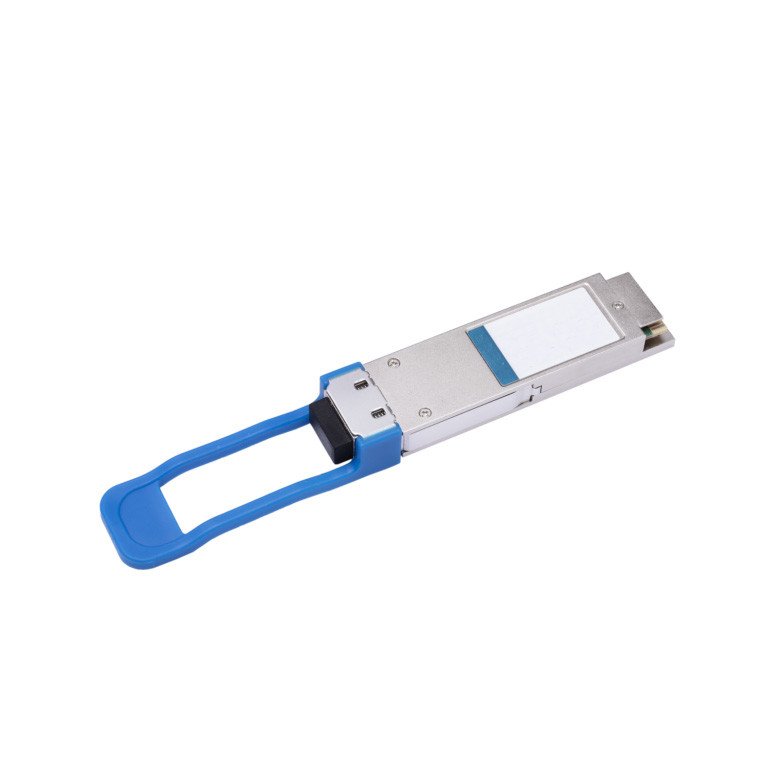

Ginepro compatibile QSFP-100G-LR, modulo ottico di 100GBASE-LR1 SMF 10km

Modulo ottico compatibile del ginepro QSFP-100G-LR QSFP28 100G-LR/100GBASE-LR1 SMF 10km

Numero del pezzo 740-096178
Velocità 100 Gigabit Ethernet
No. capace di sblocco
Tipo QSFP28 del ricetrasmettitore
Tipo di prodotto ricetrasmettitore ottico
Duplex LC del connettore
Sì disponibile del monitoraggio
Monitoraggio ottico di Digital sì
Ulteriore informazione che questi ricetrasmettitori interagiscono con l'ottica dello sblocco di QDD-4X100G. Per esempio, il QDD-4X100G-FR collega con quattro ricetrasmettitori di QSFP-100G-LR. L'interconnessione dei ricetrasmettitori di QSFP-100G-LR nei singoli collegamenti (QSFP-100G-LR a QSFP-100G-LR o a QSFP-100G-FR) ed interagire alla più breve lunghezza di collegamento. I ricetrasmettitori di QSFP-100G-LR non sono compatibili con i ricetrasmettitori della presto-generazione 100-Gbps (per esempio, QSFP-100G-CWDM4 e QSFP-100G-LR4). Norma: 100G lambda MSA, 100G-LR IEEE P802.3cu, 100GBASE-LR1MSA monitoraggio diagnostico di conformità (SFF, per esempio SFF-8665) SFF-8665Digital
Temperatura del ricetrasmettitore
Tensione di rifornimento del ricetrasmettitore
Corrente di polarizzazione di Tx
Tx potenza di uscita
Rx ha ricevuto il potere ottico
Applications100G-LR o 100GBASE-LR1 di sostegno (clausola 140), tasso di segnalazione CAUI-4 (nessun FEC), ogni vicolo
Vicolo ospite: NRZ; 25,78125 ± di GBd 100 PPM
Vicolo di media: PAM4; 53,125 ± di GBd 100 PPM
Lunghezze d'onda del trasmettitore fibers1Transmitter (gamma) 1304,5 nanometro - 1317,5 lunghezze d'onda nmReceive del vicolo (gamma) 1304,5 nanometro a nmTransmitter 1317,5 potenza di uscita, ciascuno al vicolo (minimo) - dBmTransmitter 1,4 potenza di uscita, ciascuno dBmTransmitter) 4,5 massimi del vicolo (e chiusura per PAM4 (TDECQ), ciascuno vicolo dell'occhio della dispersione alimentazione in ingresso di entrata (massima) di 3,4 dBReceiver, ciascuno vicolo (minimo) - alimentazione in ingresso di entrata di 8,2 dBmReceiver, ciascuno vicolo una sensibilità (massima) di 4,8 dBmReceiver (OMA), ciascuno vicolo (massimo)
Per TECQ < 1=""> per 1,4 il dB del ≤ 3,4 del ≤ TECQ di dB: -7,5 + dBm di TECQ
Sensibilità sollecitata del ricevitore (OMA) ogni vicolo (massimo) - dBm 4,1
Tipo di cavo SMF
Μm capacità di memoria/cladding9/125
Clausola 140.10.1 del gradeIEEE della fibra: Tipo B1.1 di IEC 60793-2-50, tipo B1.3, o tipo B6_a o requisiti in tabella 140-13 di IEEE dove differiscono.
Distance10 chilometro
Consumo di energia massimo (W) 4,0 W
Temperatura di funzionamento (gamma) 0° C - 70° C
Stoccaggio temperature-40° C - 85° C
Peso & dimensioni tipici
Peso: 0,2 chilogrammi
Altezza: 13,5 millimetri
Larghezza: 18,35 millimetri
Profondità: 73,4 millimetri
