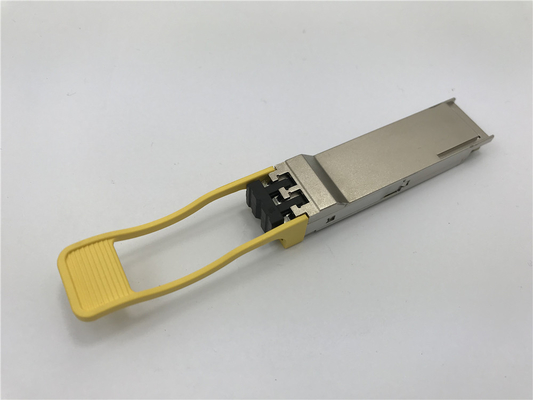

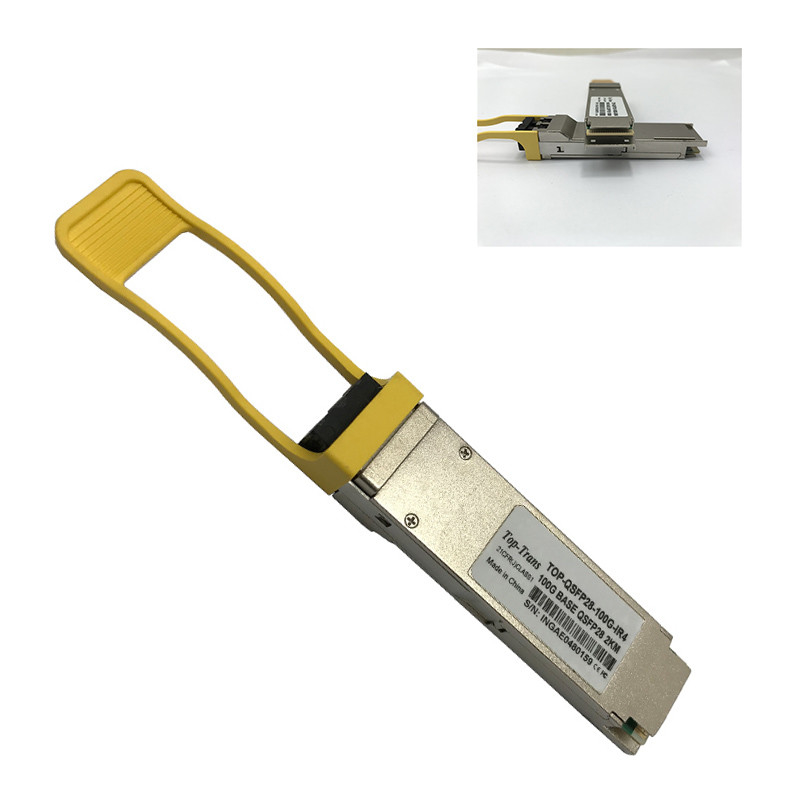

Modulo compatibile del Arista XVR-10163-20 QSFP-100G-CWDM4 2KM SMF 100G QSFP28

In Data Center, l'interconnessione della rete 100G sta espandendosi rapidamente nell'importanza del mercato. Il tipo comune di modulo di 100G QSFP28 include QSFP28 SR4, QSFP28 LR4, QSFP28 PSM4, QSFP28 CWDM4 (FR4/IR4) e QSFP28 PLR4. QSFP28 SR4 fornisce soltanto il collegamento della fibra fino a 100 metri sopra MTP/MPO MMF, soltanto vestito per nello scaffale o attraverso l'applicazione dello scaffale fra il Server-TOR e la FOGLIA. Per in costruzione, attraverso costruzione o la città universitaria, superante 100 metri, là deve avere bisogno di altri quattro ricetrasmettitori del singolo modo.  All'interno di loro, QSFP28 LR4 e QSFP28 PLR4 fornisce la trasmissione di fino a 10km per l'interconnessione interurbana dell'iper centro dati della scala (SPINE-CORE, CORE-METRO, CORE-EDGE) quando QSFP28 CWDM4 e QSFP28 PSM4 fornisce la trasmissione di fino a 2km come la soluzione bassa per gli scenari intermedi della trasmissione di distanza del centro dati piccolo-medio (500 metri a 2km) per (LEAF-SPINE, SPINE-CORE).

Per la maggior parte della intra-interconnessione del centro dati (LEAF-SPINE-CORE), il collegamento intermedio di 2km - di 500m ha il più alta popolarità, creante la richiesta enorme sui ricetrasmettitori di QSFP28 CWDM4. Favori QSFP28 CWDM4 di impresa piuttosto che QSFP28 PSM4 perché CWDM4 mux/demux i 8 vicoli ottici nel canale e negli usi bidirezionali il sistema di cavo di LC dei 2 centri piuttosto che PSM4 usa 8 sistemi di cavo ottici paralleli dei centri 8 e dei vicoli MTP/MPO, comprimente i costi enormi sui cavi a fibre ottiche quando le componenti CWDM4 presenta il vantaggio di costi sulla soluzione PSM4 per più della trasmissione di 500m.

Il modulo del Superiore trasporto QSFP28 100G è progettato per il archictecture di Infiniband e di 100GBASE. Questo modulo di QSFP28 CWDM4 usa il trasmettitore di CWDM DFB ed il ricevitore di PIN per creare il collegamento 100Gigabit via il collegamento della fibra più di fino a 2KM in OS2 SMF. Questo modulo QSFP28 caratterizza il connettore duplex di LC che può interagire con l'altro modulo compiacente QSFP28 di MSA dal modulo di MSA o connessione diretta SFP28 CWDM (1271, 1291, 1311, 1331nm) da un'unità di CWDM MUX/DEMUX. Questo modulo QSFP28 è completamente MSA compiacente e caratterizza il DOM/DDM online per controllare lo stato dell'operazione. Questo modulo QSFP28 può essere programmato con la compatibilità per interagire con i porti della rete QSFP28 del Arista.

• QSFP28 MSA compiacente

• 4 progettazione dei vicoli MUX/DEMUX di CWDM

• Velocità di trasmissione aggregata di sostegni 103.1Gb/s

• spec. tecnica Rev1.1 di 100G CWDM4 MSA

• Trasmissione di fino a 2km sulla fibra di singolo modo (SMF) con FEC

• Temperatura di caso di funzionamento: 0 a 70oC

• 4x25G interfaccia elettrica (OIF CEI-28G-VSR)

• Consumo di energia massimo 3.5W

• Connettore duplex di LC

• RoHS compiacente

Piattaforma compatibile

Arista 7050X3, 7050X4, 7358X4, 7060X, 7260X, 7130, 7170, 7280R, 7280R3, 7300X, 7388X5, 7368X4, 7500R, 7500R3, 7800R3

Parametri

FAQ

• Posso utilizzare il vostro modulo QSFP28 con l'ottica originale QSFP-100G-CWDM4 del Arista?

Sì, può interagire con l'ottica del Arista

• Che cosa è i vostri termini di garanzia ottici?

1 anno sostituisce liberamente, 3 anni di repairment libero per i difetti fatti non umani dell'hardware

• Che cosa se trovo la vostra ottica non non satifiying con il nostro collegamento della fibra, accadono perdite critiche del segnale?

La nostra ottica è ha prodotto facendo uso di nuove componenti fresche attraverso il controllo rigoroso del controllo di qualità sopra il parametro ed il test di performance attraverso il rivelatore di errore ed il diagramma dell'occhio. Il rapporto di qualificazione è oltre 99,9%. Se dei difetti di qualità accadono all'interno della garanzia, sistemeremo sostituire immediatamente/servizio di riparazione
