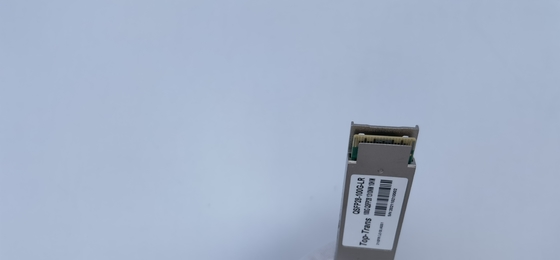

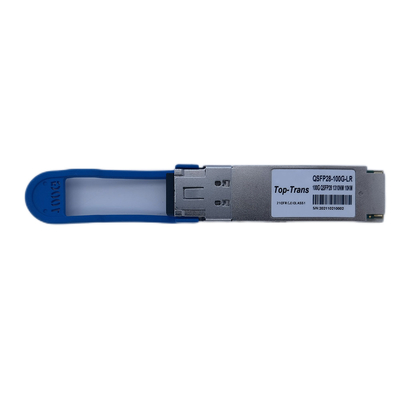

Singolo lambda duplex QSFP-100G-LR1 di ottica 10KM SMF LC del Arista QSFP28 100G PAM4

100G singola lambda è la nuova tecnologia sviluppata per l'ottica di QSFP28 100G dal gruppo di MSA, progettato per tagliare l'alta operazione costata per gli operatori che usando il 100G attuale SR4, LR4, CWDM4 e PSM4. 100G singola lambda usa la modulazione ottica PAM4 per accoppiare il segnale eletrical di 4*25G NRZ nel singolo lambda laser di 1*100G PAM4 con il chip del cambio DSP. La singola modulazione di lambda PAM4 notevolmente semplifica la complessità di mux/demux ed integra quattro segnali 25G in un collegamento 100G e ridurre le componenti ottiche costose.

L'ottica di 100G lambda usa la singola lunghezza d'onda di 1310nm e la modulazione di PAM4 50GBaud, così permette al compatiblility con la stessa ottica di QSFP-DD 400G. Come, l'ottica di QSFP-DD PLR4 usa il collegamento parallelo 4 del segnale ottico di 1310NM 100G PAM4 50GBaud, può collegarsi alle quattro singole la lambda QSFP28 100G ottica di 100G-LR con i cavi dello sblocco e fornire la transizione regolare da 100G in 400G.

I ricetrasmettitori compatibili del Arista QSFP28 100G LR1 possono essere inseriti tutto il porto del Arista 100G QSFP. L'interfaccia del connettore elettrico è 4 * 25G NRZ, gli stessi di tutti i moduli attuali dell'eredità QSFP28 100G. Ma, non come i segnali elettrici di 100G LR4 mux/demux 4 * il segnale ottico di 25G NRZ in una fibra, i ricetrasmettitori di QSFP28 100G LR1 usa un chip del cambio per convertire i 4 * 25G NRZ in un 1 * segnale ottico e coppie di 100G PAM4 nel singolo laser di lunghezza d'onda (o «nella lambda») per la trasmissione. dovuto modulazione ottica differente, moduli di QSFP28 100G LR1 non interagirà con il modulo dell'eredità 100G LR4.

L'ottica del Superiore trasporto QSFP28 100G PAM4 LR1 usa il singolo segnale di lambda della lunghezza d'onda del centro di 50GBaud del 1310 nanometro e sostiene le lunghezze di collegamento di fino a 10km via la fibra del singolo modo G.652. L'ottica del Superiore trasporto QSFP28 100G PAM4 LR1 usa la modulazione ottica PAM4 e FEC ed è pienamente compatibile con MSA QSFP28 100GBASE-LR singola lambda. L'ottica di QSFP28 100G PAM4 LR1 può estendere il collegamento della fibra per collegare l'infrastruttura vicina all'interno di 10km e per essere ideale per l'interconnessione della spina dorsale da svuotare o della spina dorsale/spina dorsale o di DCI ecc per la rete del centro dati & della città universitaria.

Caratteristiche fondamentali di QSFP28

• QSFP28 MSA compiacente

• Di baud rate di sostegno 53.125Gbps

• 100G lambda 100GBASE-LR



• Trasmissione di fino a 10km sulla fibra di singolo modo (SMF) con FEC

• Temperatura di caso di funzionamento: ℃ 0 - 70

• PAM4 modulazione, segnale elettrico di 4x25G PAM4 al laser di 1x100G PAM4

• Singola alimentazione elettrica di +3.3V, consumo di energia massimo 4.5W

• Temperatura di caso di funzionamento: 0~70C

• RoHS compiacente

• Interconnessione con l'ottica di 400GBASE-PLR4 PAM4 via il cavo di sblocco di MTP/MPO

Applicazione di QSFP28

• Ethernet 100GBASE-LR

• 400GBASE-PLR4 a 4 100GBASE-LR paralleli



Piattaforma compatibile DI QSFP28

Arista 7050X3, 7050X4, 7358X4, 7060X, 7260X, 7130, 7170, 7280R, 7280R3, 7300X, 7388X5, 7368X4, 7500R, 7500R3, 7800R3

Parametri di QSFP28

FAQ DI QSFP28

• Abbiamo bisogno della spaccatura del porto da 400G a 4x100G che cosa potete fornire?

Per 400G a 4 * 100G, offriamo la lunghezza di collegamento della fibra dello sblocco per DR-500M, FR-2KM, LR-10KM

QSFPDD-400G-PLR4 con 4 * QSFP28-100G-LR1

QSFPDD-400G-FR4 con 4 * QSFP28-100G-FR1

QSFPDD-400-DR4 con 4 * QSFP28-100G-DR1

Via i 8 centri MTP/MPO a 4 del cavo duplex di sblocco di LC dei 2 centri

• Posso utilizzare il vostro modulo QSFP28 nei commutatori di Huawei CE16800?



Sì, la compatibilità di Huawei è la migliore richiesta popolare dei nostri clienti passati.
La nostra ottica garantirà il lavoro sui commutatori del motore della nuvola di Huawei.

• Può il vostro interoper dell'ottica con QSFP28 LR4?

No, la loro modulazione ottica è differente, quando LR4 usa 4 * 25G NRZ ma questo LR1 usa 1 * 100G PAM4

• Che cosa se trovo la vostra ottica non non satifiying con il nostro collegamento della fibra, accadono perdite critiche del segnale?

La nostra ottica è ha prodotto facendo uso di nuove componenti fresche con il controllo rigoroso del controllo di qualità sopra il parametro ed il test di performance, sul diagramma del rivelatore e dell'occhio di errore. Il rapporto di qualificazione è oltre 99,9%

Se dei difetti di qualità accadono all'interno della garanzia, sistemeremo sostituire immediatamente/servizio di riparazione
