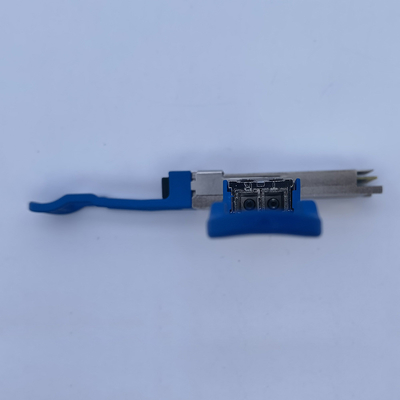

Singoli lambda 2KM SMF QSFP-100G-FR ricetrasmettitori del Arista QSFP28 100G PAM4

Con virtualizzazione della rete, più posti che di impresa l'applicazione indigena della nuvola sui server della nuvola ragruppa per migliore scalabilità del sistema, meno investimento di costo e manutenzione più semplice. La nuvola ha distribuito i servizi determina l'esigenza di più movimento di dati attraverso i mazzi di server e genera il traffico est-ovest esplosivo. Per facilitare la distribuzione della nuvola, la rete del centro dati semplifica la rete di 3 Tires nella rete della Spina-foglia ed evolve la larghezza di banda da 10G in 25G/100G anche 400GBASE all'angolo.

La rete della prossima generazione 400GBASE soddisfa la richiesta robusta della rete vicino

• Grande analisi dei dati e apprendimento automatico di AI

• I server della multi-piattaforma del rendimento elevato e di più ingresso/uscita CPU/GPUs



• L'accelerazione della rete da DPUs & NIC astuto per HPC ad alta densità



• L'ultima nuova architettura di rete di stoccaggio basata sui supporti di memorizzazione di NVMe



• Consumo di energia critico ed architettura simplifed



A immegrate da 100GBASE in 400GBASE, la singola lambda ottica di QSFP28 100G PAM4 DR1/FR1 è destinata per sostituire il 100G precedente AOC/SR4/PSM4 ottico nello strato del TOR per coprire di foglie. QSFP28 100G PAM4 DR1/FR1 offre a 100GBASE l'alta larghezza di banda per accesso del server e le tratte in salita parallele con 400GBASE PAM4 DR4/FR4 facendo uso del MTP al cavo dello sblocco di 4 LC.

I ricetrasmettitori compatibili del Arista QSFP28 100G FR1 possono essere inseriti tutto il porto del Arista 100G QSFP ed interagire con la piattaforma della foglia 7388X5 & 7368x4 del Arista/del commutatore centro dati della spina dorsale. L'interfaccia del connettore elettrico è 4 * 25G NRZ, gli stessi di tutti i moduli attuali dell'eredità QSFP28 100G. Ma, non come 100G CWDM4, i segnali elettrici di mux/demux 4 * il segnale ottico di 25G NRZ in una fibra, i ricetrasmettitori di QSFP28 100G FR1 usa un chip del cambio per convertire i 4 * 25G NRZ in un 1 * segnale ottico di 100G PAM4 e le coppie nel singolo laser di lunghezza d'onda (o «nella lambda») per la trasmissione. dovuto modulazione ottica differente, moduli di QSFP28 100G FR1 non interagirà con il modulo dell'eredità 100G CWDM4 lite.

L'ottica del Superiore trasporto QSFP28 100G PAM4 FR1 usa il singolo segnale di lambda della lunghezza d'onda del centro di 50GBaud del 1310 nanometro e sostiene le lunghezze di collegamento di fino a 2km via la fibra del singolo modo G.652. L'ottica del Superiore trasporto QSFP28 100G PAM4 FR1 usa la modulazione ottica PAM4 e FEC ed è pienamente compatibile con MSA QSFP28 100GBASE-FR.

Caratteristiche fondamentali

• QSFP28 MSA compiacente

• Di baud rate di sostegno 53.125Gbps

• 100G lambda 100GBASE-FR



• Trasmissione di fino a 2km sulla fibra di singolo modo (SMF) con FEC

• Temperatura di caso di funzionamento: ℃ 0 - 70

• PAM4 modulazione, segnale elettrico di 4x25G PAM4 al laser di 1x100G PAM4

• Singola alimentazione elettrica di +3.3V, consumo di energia massimo 4.5W

• Temperatura di caso di funzionamento: 0~70C

• RoHS compiacente

• Interconnessione con l'ottica di 400GBASE-FR4 PAM4 via il cavo di sblocco di MTP/MPO

Applicazione

• Ethernet 100GBASE-FR

• 400GBASE-FR4 a 4 100GBASE-FR paralleli



Piattaforma compatibile

Arista 7050X3, 7050X4, 7358X4, 7060X, 7260X, 7130, 7170, 7280R, 7280R3, 7300X, 7388X5, 7368X4, 7500R, 7500R3, 7800R3

Parametri

FAQ

• Abbiamo bisogno della spaccatura del porto da 400G a 4x100G che cosa potete fornire?

Per 400G a 4 * 100G, offriamo la lunghezza di collegamento della fibra dello sblocco per DR-500M, FR-2KM

QSFPDD-400G-DR4 con 4 * QSFP28-100G-DR1

QSFPDD-400G-FR4 con 4 * QSFP28-100G-FR1

Via i 8 centri MTP/MPO a 4 del cavo duplex di sblocco di LC dei 2 centri

• Posso utilizzare il vostro modulo QSFP28 sui commutatori del Arista 7170-32C?

Sì, il nostro TQSFP28-100G-FR1 è completamente - compatibile con il Arista QSFP-100G-FR

la garanzia di 100% interagisce con i porti di 100G QSFP28 dei commutatori del Arista

• Può la vostra ottica interagire con QSFP28 CWDM4?

No, la loro modulazione ottica è differente, quando CWDM4 usa 4 * 25G NRZ ma questo FR1 usa 1 * 100G PAM4

• Che cosa se trovo la vostra ottica non non satifiying con il nostro collegamento della fibra, accadono perdite critiche del segnale?

La nostra ottica è ha prodotto facendo uso di nuove componenti fresche con il controllo rigoroso del controllo di qualità sopra il parametro ed il test di performance, sul diagramma del rivelatore e dell'occhio di errore. Il rapporto di qualificazione è oltre 99,9%

Se dei difetti di qualità accadono all'interno della garanzia, sistemeremo sostituire immediatamente/servizio di riparazione

• Vendete l'altro tipo di ottica di 100G QSFP28?

Sì, possiamo offrire QSFP28 100G SR4, PSM4, LR4, PLR4, CWDM4, CWDM4-Lite, ER4L, ER4, ZR4 ecc
