SR ottico 40GBASE e 100G BiDi del ricetrasmettitore di Cisco QSFP-40 QSFP28 10-3317-01

Cisco QSFP-40/100-SRBD 10-3317-01 ricetrasmettitore dello Sr-BiDi di 100G e di 40GBASE QSFP28

La panoramica del ricetrasmettitore di Cisco QSFP-40/100-SRBD

Il traffico del centro dati continua a svilupparsi, guidato tramite gli aumenti nell'attività del server, nella densità dell'applicazione sui server virtualizzati e nella richiesta dei collegamenti est-ovest della basso latenza fra i server. Quando il ricetrasmettitore bidirezionale popolare di QSFP+ 40Gb (BiDi) è stato liberato, ha permesso agli operatori di centro dati, per la prima volta, di migliorare da 10Gb a 40Gb senza la necessità di sostituire l'infrastruttura del cavo a fibre ottiche. La prossima generazione BiDi doppio ordine, che ha sia i modi operativi 40Gb che 100Gb, offre gli stessi benefici e più.

Cisco QSFP un ricetrasmettitore doppio ordine da 40/100 di GB BiDi può funzionare come 40Gb BiDi, abbinando la sua portata di 100m e di 150m sopra fibra mista OM3 e OM4, rispettivamente. Nel modo 100Gb, la portata del BiDi doppio ordine è 70m e 100m su OM3 e su OM4, rispettivamente. In entrambi i modi, le partite di portata di BiDi le sue controparti SR4.

Come singolo ricetrasmettitore con il modo di funzionamento questi due, Cisco BiDi doppio ordine permette agli operatori di centro dati di riutilizzare la loro infrastruttura LC-connectorized duplex attuale di MMF per migrazione da 10 GB a 40 GB o da 100 GB di connettività di Ethernet, o alla migrazione da 40Gb a 100Gb.

Parametri per il ricetrasmettitore ottico di Cisco QSFP28 100G:

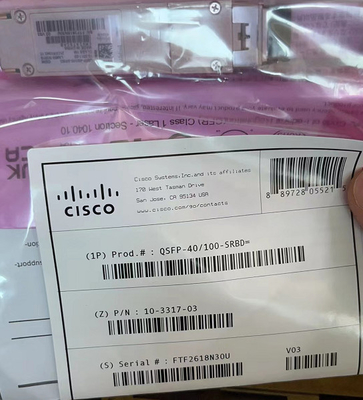

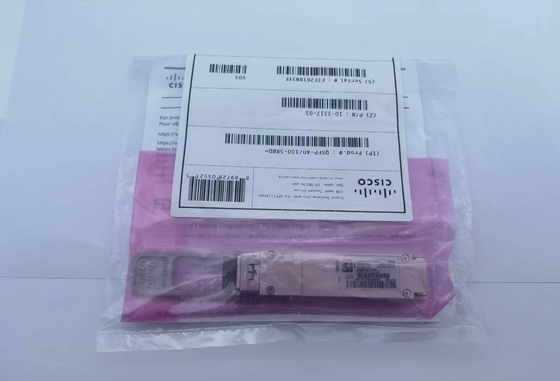

Foto per Cisco QSFP28 100G ed il ricetrasmettitore di 40G QSFP-40/100-SRBD

Caratteristiche e benefici dei moduli ottici di Cisco QSFP28 100G

●capacità doppio ordina 40Gb e 100Gb
●Retrocompatibilità con 40Gb QSFP+ BiDi
●Fattore forma QSFP28
●Funziona sopra l'infrastruttura LC-connectorized duplex della fibra di MMF, stessa dello SR 10Gb e di 40Gb BiDi
●A bordo in avanti di correttivo
●Modulazione ottica PAM4
●Tecnologia ottica bidirezionale
●Permette all'aggiornamento incrementale a 100Gb da SR 10Gb o da 40Gb BiDi

Indietro - compatibile con tecnologia del 40Gb BiDi di Cisco
Soltanto Cisco offre la retrocompatibilità con i ricetrasmettitori indigeni di 40Gb BiDi in un fattore forma QSFP28.

Come il 40Gb indigeno BiDi, il 40/100 di GB doppio ordine BiDi trasmette bidirezionale su entrambe le fibre, facendo uso delle lunghezze d'onda nominali di 850nm e di 910nm e dei filtri passivi dal Wavelength Division Multiplexing (WDM) a qualsiasi isolato Tx dell'estremità ed ai canali di Rx. Nel modo 40Gb, trasmette i canali di andreceives 20Gb NRZ su ogni fibra, per una larghezza di banda aggregata totale di 40Gb.

Nel modo 100Gb, fa funzionare i canali di 50Gb PAM4, per una larghezza di banda aggregata totale di 100Gb. La tecnologia PAM4 permette al tasso di dati 50Gb con la segnalazione ai tassi 25Gbaud. 40/100G BiDi contiene un cambio per tradurre il segnale da un formato 4x25G, nativo al fattore forma QSFP28, al formato 2x50Gb per il dominio ottico. Inoltre impiega la di andata-errore-correzione a bordo (FEC) per ridurre il tasso di errore nella trasmissione del bit. Ciò permette di usare il trasmettitore e il receivertechnology correnti della generazione.

Il 40/100 di GB doppio ordine BiDi offre le opzioni multiple di migrazione ai clienti di Cisco che attualmente stanno azionando collegamenti 10Gb o 40Gb nelle loro architetture del centro dati. Migliorando l'attrezzatura di rete un'estremità per volta, operatori può esercitare la flessibilità nei programmi ed in bilanci.
