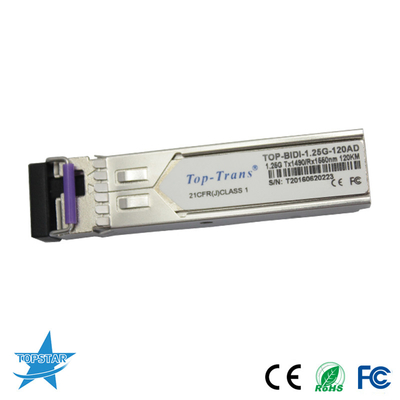

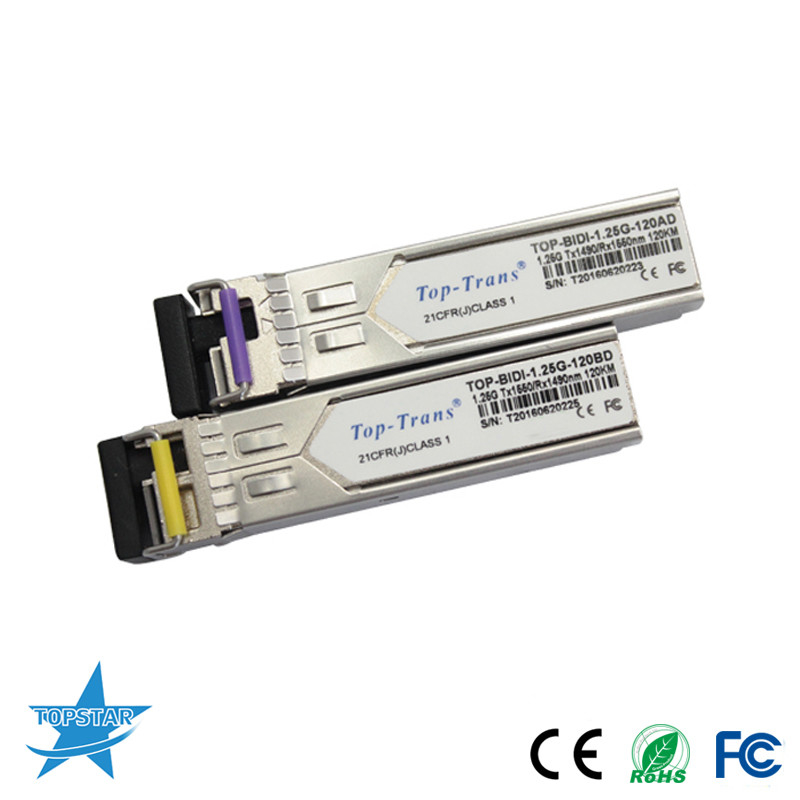

modulo ottico del ricetrasmettitore 1.25G Bidi SFP di 1310/1550nm 120KM SFP

prodotti della soluzione di rete del ricetrasmettitore di 1.25G 1310/1550nm (1550/1310nm) 120KM







Prodotti Fetures della soluzione di rete del ricetrasmettitore da 120chilometri:





●Sulle programmazioni dei dati di to1.25Gb/s



●Trasmettitore del laser di DFB



●Ricevitore di APD



●Fino a 120KMon9/125μmSMF



●orma Caldo-pluggable di SFP



●Tipo interfaccia ottica pluggable di BIDILC/UPC



●Dissipazione di potere basso



●Recinzione del metallo, per EMI più bassa



●RoHS compiacente e senza piombo



●Single+3.3Vpowersupply



●Interfaccia di controllo diagnostico di Digital di sostegno



●Soddisfacente rispetto a SFF-8472



●Rivesta la temperatura di funzionamento: 0°Cto+70°C



APPLICAZIONI



●Commutatore per commutare interfaccia



●Ethernet veloce



●Applicazioni commutate della superficie posteriore



●Interfaccia server/del router



●Altri collegamenti ottici



NORMA



●SFP+MSA compiacente



●SFF-8472reversion9.5 compiacente



●IEEE802.3-2005 compiacente



●Telcordia GR-468-CORE compiacente



●FCC47CFRPart15, classe B compiacente



●FDA21CFR1040.10and1040.11, class1 compiacente













Tipo della fibra	SMF
Temperatura	0°Cto+70°C
Alimentazione elettrica	3.3V
Distanza	120Km
Fattore forma	SFP
Lunghezza d'onda	1310/1550 di nanometro
Certificato	ROHS
Rapporto ottico di estinzione	9dB







Funzioni diagnostiche di Digital



Protocollo di comunicazione di serie di sostegno the2-wire dei ricetrasmettitori 1310&1550 di SFP 1.25G 120KM come definito nello SFPMSA. È



molto strettamente connesso al E2PROM definito nella norma di GBIC, con le stesse specifiche elettriche.



L'identificazione di serie di SFP standard consente l'accesso ad informazioni che descrivono le capacità del ricetrasmettitore, norma dell'identificazione



interfacce, produttore ed altre informazioni.



Ulteriormente, i ricetrasmettitori del Superiore trasporto SFP forniscono un'interfaccia digitale migliorata unica di controllo diagnostico, che permette reale



l'accesso di tempo ai parametri di esercizio del dispositivo quale la temperatura del ricetrasmettitore, corrente di polarizzazione del laser, ha trasmesso il potere ottico,



tensione ottica ricevuta di rifornimento del ricetrasmettitore e di potere. Inoltre definisce un sistema specializzato dell'allarme e delle bandiere d'avvertimento, che



inviare-utenti attenti quando i parametri di esercizio particolari sono esterni di una gamma normale predeterminata dalla industria.



Lo SFPMSA definisce una mappa della memoria da 256 byte in E2PROM che è accessibile più dei 2 wireserial dentro



terface 8 al bit address1010000X (A0h). L'interfaccia digitale di controllo diagnostico usa l'indirizzo pungente 8



1010001X (A2h), in modo dalla mappa della memoria di serie originalmente definita di identificazione rimane identicamente. L'interfaccia è identica a ed è così



completamente indietro - compatibile con sia la specificazione di GBIC che il multi accordo di fonte di SFP.
