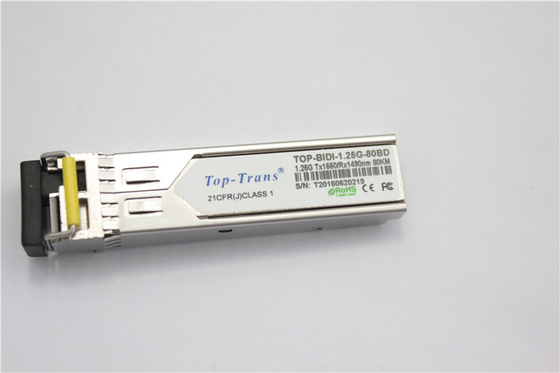

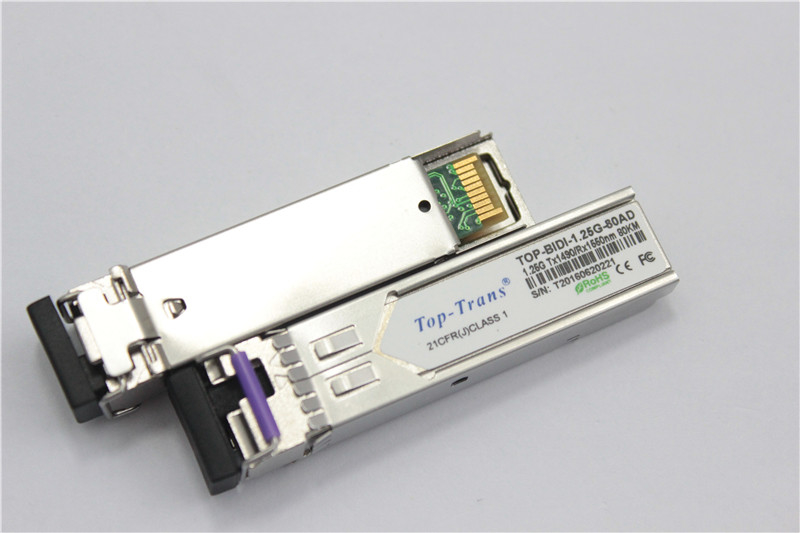

Ricetrasmettitore ottico 80KM Rohs di Toptrans BIDI 1.25G-80AD/BD SFP



Moduli interurbani ottici della fibra del ricetrasmettitore 80KM di BIDI 1.25G-80AD/BD





Modulo ottico 80chilometro Fetures:





●Sulle programmazioni dei dati di to1.25Gb/s



●Trasmettitore del laser di DFB



●Rivelatore fotoelettrico di PIN



●Fino a 80KMon9/125μmSMF



●orma Caldo-pluggable di SFP



●Tipo interfaccia ottica pluggable di BIDILC/UPC



●Dissipazione di potere basso



●Recinzione del metallo, per EMI più bassa



●RoHS compiacente e senza piombo



●Alimentazione elettrica di Single+3.3V



●Interfaccia di controllo diagnostico di Digital di sostegno



●WithSFF-8472 compiacente



●Rivesta l'annuncio pubblicitario di temperatura di funzionamento: 0°C a +70°C



Esteso: - 10°Cto +80°C



Industriale: - 40°Cto+85°C



APPLICAZIONI



●Commutatore per commutare interfaccia



●Ethernet veloce



●Applicazioni commutate della superficie posteriore



●Interfaccia server/del router



●Altri collegamenti ottici



NORMA



●SFP+MSA compiacente



●SFF-8472reversion9.5 compiacente



●IEEE802.3-2005 compiacente



●Telcordia GR-468-CORE compiacente













Tipo della fibra	SMF
Temperatura	1310/1550nm
Alimentazione elettrica	3.3V
Distanza	80Km
Fattore forma	SFP
Lunghezza d'onda	1310/1550 di nanometro
Certificato	ROHS
Rapporto ottico di estinzione	9dB







Funzioni diagnostiche di Digital



I ricetrasmettitori 1310&1550 di SFP 1.25G 80KM sostengono il protocollo di comunicazione di serie a due fili come definito nello SFPMSA. È



molto strettamente connesso al E2PROM definito nella norma di GBIC, con le stesse specifiche elettriche.



L'identificazione di serie di SFP standard consente l'accesso ad informazioni che descrivono le capacità del ricetrasmettitore, norma dell'identificazione



interfacce, produttore ed altre informazioni.



Ulteriormente, i ricetrasmettitori 1310&1550 di SFP 1.25G 80KM forniscono un'interfaccia digitale migliorata unica di controllo diagnostico,



quale permette l'accesso in tempo reale ai parametri di esercizio del dispositivo quale la temperatura del ricetrasmettitore, corrente di polarizzazione del laser, trasmessa



il potere ottico, ha ricevuto la tensione ottica di rifornimento del ricetrasmettitore e di potere. Inoltre definisce un sistema specializzato dell'allarme e



bandiere d'avvertimento, che avvisa gli utilizzatori finali quando i parametri di esercizio particolari sono esterni di una gamma normale predeterminata dalla industria.



Lo SFPMSA definisce una mappa della memoria da 256 byte in E2PROM che è accessibile sopra un'interfaccia seriale a due fili ai 8 pungente



address1010000X (A0h). L'interfaccia digitale di controllo diagnostico usa 8 l'indirizzo pungente 1010001X (A2h), in modo da



la mappa della memoria di serie originalmente definita di identificazione rimane identicamente. L'interfaccia è identica a ed è così completamente a rovescio



compatibile con sia la specificazione di GBIC che il multi accordo di fonte di SFP.



Il funzionamento e le informazioni di sistemi diagnostici è controllato e riferito da un regolatore del ricetrasmettitore di sistemi diagnostici di Digital (DDTC)



dentro il ricetrasmettitore, che è raggiunto attraverso un'interfaccia seriale a due fili. Quando il protocollo di serie è attivato, la pubblicazione periodica



il segnale di orologio (SCL, ModDef1) è generato dall'ospite. I dati positivi degli orologi del bordo nel ricetrasmettitore di SFP in quelli



segmenti dei E2PROM che non sono protetti da scrittura. I dati degli orologi del bordo negativo dal ricetrasmettitore di SFP. La pubblicazione periodica



il segnale di dati (SDA, ModDef2) è bidirezionale per trasferimento di dati di serie. L'ospite usa SDA insieme con lo SCL per segnare



inizio e conclusione dell'attivazione di serie di protocollo. Le memorie sono parole di dati organizzate di asaseriesof8-bit che possono essere indirizzate



individualmente o in sequenza.



I sistemi diagnostici di Digital per il TOP-BIDI-1.25G-80AD/BD internamente sono calibrati per difetto.
