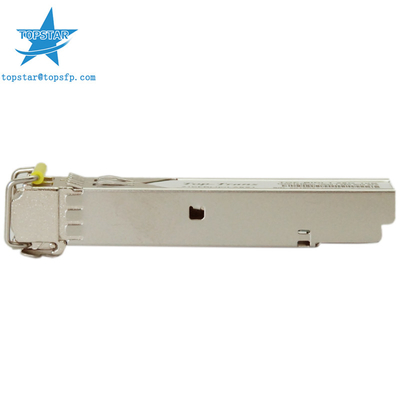

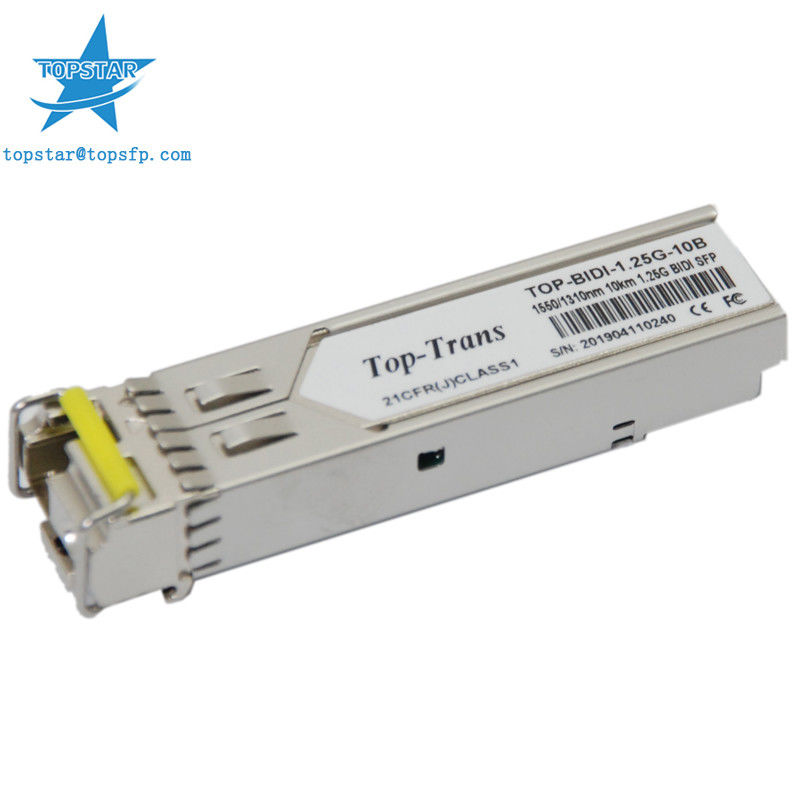

10Km 1,25 moduli della fibra mista del ricetrasmettitore 1550nm 1310nm di G SFP

1.25G multi modulo ottico di SFP della fibra di modo 1550/1310nm del ricetrasmettitore 10Km





Modulo ottico 10Km 1550/1310nm Fetures:





Fino alle programmazioni dei dati 1.25Gb/s



Trasmettitore del laser di FP per TOP-BIDI-1.25G-10AD/BD



Trasmettitore del laser di DFB per TOP-BIDI-1.25G-10AD/BD



Rivelatore fotoelettrico di PIN



Fino a 10km su 9/125μm SMF



orma Caldo-pluggable di SFP



Tipo interfaccia ottica pluggable di BIDI LC/UPC



Dissipazione di potere basso



Recinzione del metallo, per EMI più bassa



RoHS compiacente e senza piombo



Singola alimentazione elettrica di +3.3V



Interfaccia di controllo diagnostico di Digital di sostegno



Soddisfacente rispetto a SFF-8472



Rivesta l'annuncio pubblicitario di temperatura di funzionamento: 0°C a +70°C ha esteso: -10°C all'industriale di +80°C: -40°C a +85°C







APPLICAZIONI





Commutatore per commutare interfaccia



Ethernet veloce



Applicazioni piane posteriori commutate



Interfaccia server/del router



Altri collegamenti ottici





NORMA





SFP+ MSA compiacente



SFF-8472 reversione 9,5 compiacente



IEEE802.3-2005 compiacente



Telcordia GR-468-CORE compiacente



Parte 15, classe B del FCC 47 CFR compiacente











Tipo della fibra	SMF
Temperatura industriale	-40°C a +85°C
Alimentazione elettrica	3.3V
Distanza	10Km
Fattore forma	SFP
Lunghezza d'onda	1310/1550 di nanometro
Certificato	CE
Rapporto ottico di estinzione	9dB
Temperatura estesa	-10°C a +80°C







I ricetrasmettitori ottici 1310&1550 di SFP 1.25G 10KM sono progettati per le interfacce ottiche per le comunicazioni di dati con il singolo modo



fibra (SMF). Le progettazioni del ricetrasmettitore sono ottimizzate per il rendimento elevato e redditizio per fornire i clienti il meglio



soluzioni per le applicazioni delle Telecomunicazioni.









I ricetrasmettitori 1310&1550 di SFP 1.25G 10KM sostengono il protocollo di comunicazione di serie a due fili come definito in SFP MSA. È



molto strettamente connesso al E2PROM definito nella norma di GBIC, con le stesse specifiche elettriche.



L'identificazione di serie di SFP standard consente l'accesso ad informazioni che descrivono le capacità del ricetrasmettitore, norma dell'identificazione



interfacce, produttore ed altre informazioni.



Ulteriormente, i ricetrasmettitori 1310&1550 di SFP 1.25G 10KM forniscono un'interfaccia digitale migliorata unica di controllo diagnostico,



quale permette l'accesso in tempo reale ai parametri di esercizio del dispositivo quale la temperatura del ricetrasmettitore, corrente di polarizzazione del laser, trasmessa



il potere ottico, ha ricevuto la tensione ottica di rifornimento del ricetrasmettitore e di potere. Inoltre definisce un sistema specializzato dell'allarme e



bandiere d'avvertimento, che avvisa gli utilizzatori finali quando i parametri di esercizio particolari sono esterni di una gamma normale predeterminata dalla industria.



SFP MSA definisce una mappa della memoria da 256 byte in E2PROM che è accessibile sopra un'interfaccia seriale a due fili all'indirizzo 8bit



1010000X (A0h). L'interfaccia digitale di controllo diagnostico usa 8 l'indirizzo pungente 1010001X (A2h), in modo da originalmente



la mappa della memoria di serie definita di identificazione rimane identicamente. L'interfaccia è identica a ed è così completamente indietro - compatibile con entrambi



la specificazione di GBIC ed il multi accordo di fonte di SFP.



Il funzionamento e le informazioni di sistemi diagnostici è controllato e riferito da un regolatore del ricetrasmettitore di sistemi diagnostici di Digital (DDTC)



dentro il ricetrasmettitore, che è raggiunto attraverso un'interfaccia seriale a due fili. Quando il protocollo di serie è attivato, l'orologio di serie



segnale (SCL, il MOD Def 1) è generato dall'ospite. I dati positivi degli orologi del bordo nel ricetrasmettitore di SFP in quei segmenti



dei E2PROM che non sono protetti da scrittura. I dati degli orologi del bordo negativo dal ricetrasmettitore di SFP. Il segnale di dati di serie



(SDA, il MOD Def 2) è bidirezionale per trasferimento di dati di serie. L'ospite usa SDA insieme con lo SCL per segnare l'inizio e l'estremità



dell'attivazione di serie di protocollo. Le memorie sono organizzate come serie di parole di dati di 8 bit che possono essere indirizzate individualmente o



in sequenza.



I sistemi diagnostici di Digital per il TOP-BIDI-1.25G-10AD/BD internamente sono calibrati per difetto.
