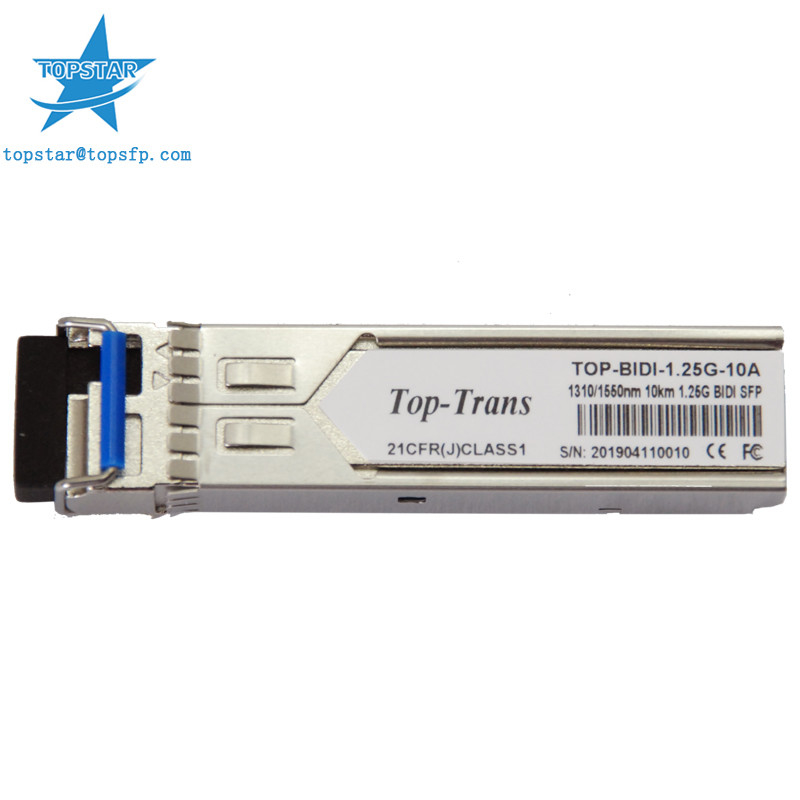

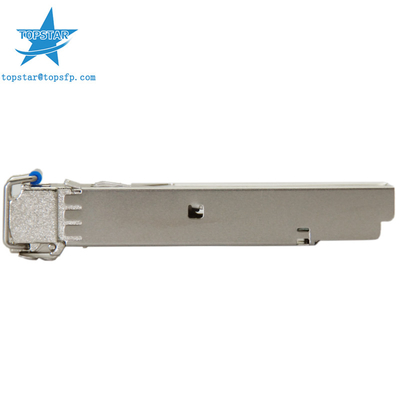

ricetrasmettitore di Ethernet 10G del modulo 10KM di 1490nm 1310nm 1.25G Bidi Sfp

Ricetrasmettitore ottico del ricetrasmettitore 1.25G 1310/1490nm (1490/1310nm) 10KM



Ricetrasmettitore bidirezionale di SFP del connettore del modulo 10G LC del ricetrasmettitore 80Km di SFP





Modulo ottico BIDI 80Km Fetures:





Fino alle programmazioni dei dati 1.25Gb/s



●Trasmettitore del laser di FP per TOP-BIDI-1.25G-10AD



●Trasmettitore del laser di DFB per TOP-BIDI-1.25G-10BD



●Rivelatore fotoelettrico di PIN



●Fino a 10KM su 9/125μm SMF



●orma Caldo-pluggable di SFP



●Tipo interfaccia ottica pluggable di BIDI LC/UPC



●Dissipazione di potere basso



●Recinzione del metallo, per EMI più bassa



●RoHS compiacente e senza piombo



●Singola alimentazione elettrica di +3.3V



●Interfaccia di controllo diagnostico di Digital di sostegno



●Soddisfacente rispetto a SFF-8472



●Rivesta l'annuncio pubblicitario di temperatura di funzionamento: 0°C a +70°C ha esteso: -10°C all'industriale di +80°C: -40°C a +85°C







APPLICAZIONI



●Commutatore per commutare interfaccia



●Ethernet veloce



●Applicazioni piane posteriori commutate



●Interfaccia server/del router



●Altri collegamenti ottici



NORMA



●SFP+ MSA compiacente



●SFF-8472 reversione 9,5 compiacente



●IEEE802.3-2005 compiacente



●Telcordia GR-468-CORE compiacente



●Parte 15, classe B del FCC 47 CFR compiacente





FDA 21 CFR 1040,10 e 1040,11, class1 compiacente





●RoHS compiacente











Tipo della fibra	SMF
Trasmettitore	EMI
alimentazione elettrica	3.3V
Distanza	10Km
Fattore forma	SFP
lunghezza d'onda	1490/1310 di nanometro
Temperatura estesa	-10°C a +80°C
Rapporto ottico di estinzione	9dB
Temperatura di stoccaggio	-40-+85°





I ricetrasmettitori ottici 1310&1490 di SFP 1.25G 10KM sono progettati per le interfacce ottiche per le comunicazioni di dati con



fibra di singolo modo (SMF). Le progettazioni del ricetrasmettitore sono ottimizzate per il rendimento elevato e redditizio per fornire



clienti le migliori soluzioni per le applicazioni delle Telecomunicazioni.





Funzioni diagnostiche di Digital





I ricetrasmettitori 1310&1490 di SFP 1.25G 10KM sostengono il protocollo di comunicazione di serie a due fili come definito in SFP MSA. È



molto strettamente connesso al E2PROM definito nella norma di GBIC, con le stesse specifiche elettriche.



L'identificazione di serie di SFP standard consente l'accesso ad informazioni che descrivono le capacità del ricetrasmettitore, norma dell'identificazione



interfacce, produttore ed altre informazioni.



Ulteriormente, i ricetrasmettitori 1310&1490 di SFP 1.25G 10KM forniscono un'interfaccia digitale migliorata unica di controllo diagnostico,



quale permette l'accesso in tempo reale ai parametri di esercizio del dispositivo quale la temperatura del ricetrasmettitore, corrente di polarizzazione del laser, trasmessa



il potere ottico, ha ricevuto la tensione ottica di rifornimento del ricetrasmettitore e di potere. Inoltre definisce un sistema specializzato dell'allarme e



bandiere d'avvertimento, che avvisa gli utilizzatori finali quando i parametri di esercizio particolari sono esterni di una gamma normale predeterminata dalla industria.



SFP MSA definisce una mappa della memoria da 256 byte in E2PROM che è accessibile sopra un'interfaccia seriale a due fili all'indirizzo 8bit



1010000X (A0h). L'interfaccia digitale di controllo diagnostico usa 8 l'indirizzo pungente 1010001X (A2h), in modo da originalmente



la mappa della memoria di serie definita di identificazione rimane identicamente. L'interfaccia è identica a ed è così completamente indietro - compatibile con entrambi



la specificazione di GBIC ed il multi accordo di fonte di SFP.
