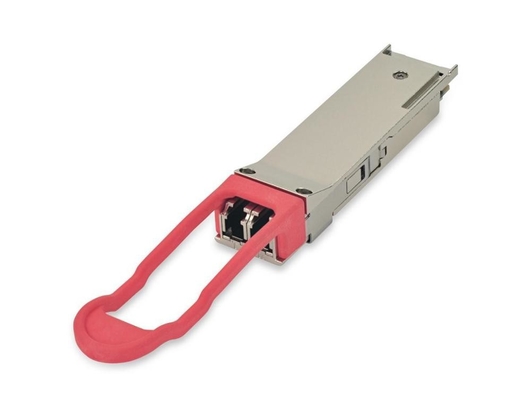

Ricevitore LWDM4 QSFP28-ER4 del laser APD di QSFP 100G 40km EML per il commutatore della fibra

commutatore della fibra del ricevitore 40km LWDM4 QSFP28-ER4 del laser APD di 100G QSFP28 ER4 EML

100G QSFP28 ER4

Parametri

Il modulo del TOP-QSFP28-100G-ER4 di TOPSTAR è progettato per le applicazioni di comunicazioni ottiche di 40km ed è compiacente a IEEE 802.3ba per Ethernet 100GE e a ITU-T 4L1-9C1F per OUT-4.

Questo modulo contiene un trasmettitore ottico di 4 vicoli, un ricevitore ottico di 4 vicoli ed il modulo dirige il blocco significato compreso un'interfaccia seriale di 2 cavi.

I segnali ottici sono multiplexati ad una fibra monomodale tramite un connettore di LC dello standard industriale. Uno schema a blocchi è indicato nella figura 1.

Il perno di LPMode sarà tirato su a Vcc nel modulo. Il perno è un controllo di hardware usato per mettere i moduli in un modo di potere basso una volta alto. Usando il perno di LPMode e un tion del combina- dei pezzi di controllo della provvigione supplementare di potere, del software di High_Power_Class_Enable e di Power_set (indirizzo A0h, bit 0,1,2 di byte 93).

ModPrsL è tirato su a Vcc_Host sul bordo ospite ed è collegato nel modulo. Il MOD PrsL è «minimo» asserito una volta inserito e «massimo» deasserted quando il modulo è fisicamente assente dal connettore ospite.

CARATTERISTICHE DI PRODOTTO

• Soddisfacente rispetto alla norma QSFP28:
• SFF-8665 revisione 1,9, SFF-8636 revisione 2,6
• Soddisfacente rispetto al rev. 1,0 di caratteristica tecnica di 100G 4WDM-40 MSA
• Interfaccia elettrica ad alta velocità dell'ingresso/uscita (CAUI-4) soddisfacente rispetto a IEEE 802.3bm
• Singola tensione di rifornimento 3.3V
• Consumo di energia massimo 4.5W
• 0-70 temperatura di funzionamento di caso del ºC
• Laser di WDM EML di lan e ricevitore di APD
• Pacchetto di QSFP28 MSA con il connettore duplex di LC
• Interfaccia seriale bifilare con il monitoraggio diagnostico di Digital
• Aderisce all'UE 2011/65/EU direttivo (RoHS compiacente)
• Laser della classe 1

APPLICAZIONI

• Ethernet di 100GBASE-ER4 100G
• OTN OTU4 4L1-9C1F
• Rete delle Telecomunicazioni
• Interconnessione di Data Center
• Rete di impresa

FAQ

Q1. Sono i vostri moduli del ricetrasmettitore compatibili con Cisco?

A1: Sì, i ricetrasmettitori di Topstar possono compatibile con Cisco. SFP di tutto il Topstar di marca compatibile come fellowing: Cisco, Nortel, ginepro, 3COM, H3C, Alcatel-Lucent, FONDERIA, D-collegamento, ESTREMO, Ruijie, NETGEAR, ZTE, Enterasys, ZyXEL, Linksys, Ericsson, DCN, alleato, SMC, broccato, Force10, Hirschmann, pianeta, Adtran, ASNTE, Trendnet, BDCOM, LAMA, BITWAY, compagnia di telecomunicazioni, Feixun… ecc.

Q2. Come la vostra società fa per quanto riguarda controllo di qualità?

A2: Ogni singolo ottico ha provato individualmente nel nostro centro della prova ed anche provato a compatibilità su varie marche differenti di attrezzatura di rete.

Q3. Che cosa sono i termini commerciali?

A3: Termine d'esecuzione: teniamo 40,000pcs SFP in azione pronto a spedire.

Termine di pagamento: T/T, Western Union, Alipay, Paypal, L/C ecc per la vostra opzione.

Q4. Che cosa è gamma di temperatura di funzionamento di moduli ottici?

A4: Gamma di temperature commerciale (COM): 0 a 70°C (32 - 158°F)

Gamma di temperature estesa (interno): - 5 a 85°C (23 - 185°F)

Gamma di temperature industriale (IND):: - 40 a 85°C (- 40 - 185°F)

Gamma di temperature di stoccaggio: - 40 a +85°C (- 40 - 185°F)

Possiamo fornire secondo la vostra richiesta.
