Dettagli:
|
| Fattore forma: | QSFP28 | Tasso di dati: | 100g |
|---|---|---|---|
| Lunghezza d'onda concentrare: | LWDM4 | Distanza di trasmissione: | 30km |
| Temperatura: | 0C~+70C | OEM o ODM: | Supporto |
| Peso: | 0.06KG per pezzo | Garanzia: | 3 anni |
| Evidenziare: | Ricetrasmettitore del modulo di LWDM4 30KM 100G QSFP28,Ricetrasmettitore di EML APD 100g qsfp28,Ricetrasmettitore EML APD del modulo QSFP28 |
||

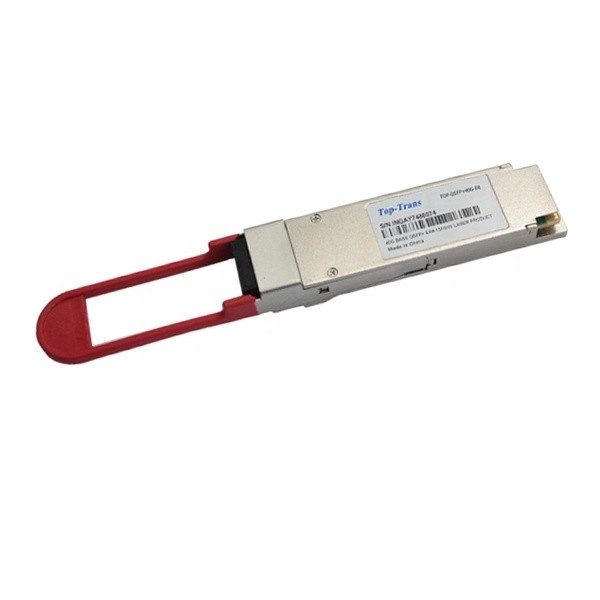

Ricetrasmettitore LWDM4 30KM EML APD di QSFP28 100G dalla fibra LC di singolo modo
Ricetrasmettitore di QSFP28 100G
Il modulo del ricetrasmettitore riceve 4 canali di dati elettrici 25Gb/s, che sono elaborati dai 4 - orologio del canale e recupero di dati (CDR) IC che rimodella e riduce il nervosismo di ogni segnale elettrico. Successivamente, il driver IC del laser di EML converte ciascuno dei 4 canali di segnali elettrici in segnale ottico che è trasmesso da uno dei 4 laser raffreddati di EML che sono imballati nel sotto-insiem'ottico del trasmettitore (TOSA). Ciascuno il laser lancia il segnale ottico nella lunghezza d'onda specifica specificata nei requisiti di IEEE 802.3ba 100GBASE-ER4. Questi 4 segnali ottici del vicolo otticamente saranno multiplexati in una singola fibra tramite 4 to-1 un WDM ottico MUX. Il potenza di uscita ottico di ogni canale è costante mantenuto da un circuito di controllo di potere automatico (APC). L'uscita del trasmettitore può essere spenta dal segnale dell'hardware di TX_DIS e/o dall'interfaccia seriale a due fili.
Il ricevitore riceve 4 segnali ottici di WDM di lan del vicolo. I segnali ottici sono demultiplexati da un 1 to-4 DEMUX ottico e ciascuno dei 4 canali risultanti di segnali ottici è inserito in uno dei 4 ricevitori che sono imballati nel sotto-insiem'ottico del ricevitore (ROSA). Ogni ricevitore converte il segnale ottico in segnale elettrico. I segnali elettrici rigenerati retimed e de-nervoso ed amplificati dalla parte di RX dei 4 CDR del canale. I 4 segnali elettrici retimed dell'uscita del vicolo sono soddisfacenti rispetto ai requisiti dell'interfaccia di CEI-28G-VSR. Inoltre, ciascuno ha ricevuto il segnale ottico è controllato dalla sezione dei DOM. Il valore controllato è riferito attraverso l'interfaccia seriale a due fili. Se uno o più ricevessero il segnale ottico sono più deboli del livello di soglia, allarme dell'hardware di RX_LOS sarà avviato.
Parametri
| Tipo della fibra | Cavo monomodale |
| Connettore | LC |
| Laser e TIA | EML e APD |
| Potere di Tx | dBm -2,9 - 4,5 |
| Sensibilità di Rx | dBm -16,9 - 4,9 |
| Rapporto di estinzione | dB 7,0 |
| Consumo di energia | 4,5 W |
| Singola alimentazione elettrica | 3,3 V |
CARATTERISTICHE DI PRODOTTO
APPLICAZIONI
FAQ
Q1. Sono i vostri moduli del ricetrasmettitore compatibili con Cisco?
A1: Sì, i ricetrasmettitori di Topstar possono compatibile con Cisco. SFP di tutto il Topstar di marca compatibile come fellowing: Cisco, Nortel, ginepro, 3COM, H3C, Alcatel-Lucent, FONDERIA, D-collegamento, ESTREMO, Ruijie, NETGEAR, ZTE, Enterasys, ZyXEL, Linksys, Ericsson, DCN, alleato, SMC, broccato, Force10, Hirschmann, pianeta, Adtran, ASNTE, Trendnet, BDCOM, LAMA, BITWAY, compagnia di telecomunicazioni, Feixun… ecc.
Q2. Come la vostra società fa per quanto riguarda controllo di qualità?
A2: Ogni singolo ottico ha provato individualmente nel nostro centro della prova ed anche provato a compatibilità su varie marche differenti di attrezzatura di rete.
Q3. Che cosa sono i termini commerciali?
A3: Termine d'esecuzione: teniamo 40,000pcs SFP in azione pronto a spedire.
Termine di pagamento: T/T, Western Union, Alipay, Paypal, L/C ecc per la vostra opzione.
Q4. Che cosa è gamma di temperatura di funzionamento di moduli ottici?
A4: Gamma di temperature commerciale (COM): 0 a 70°C (32 - 158°F)
Gamma di temperature estesa (interno): - 5 a 85°C (23 - 185°F)
Gamma di temperature industriale (IND):: - 40 a 85°C (- 40 - 185°F)
Gamma di temperature di stoccaggio: - 40 a +85°C (- 40 - 185°F)
Possiamo fornire secondo la vostra richiesta.
