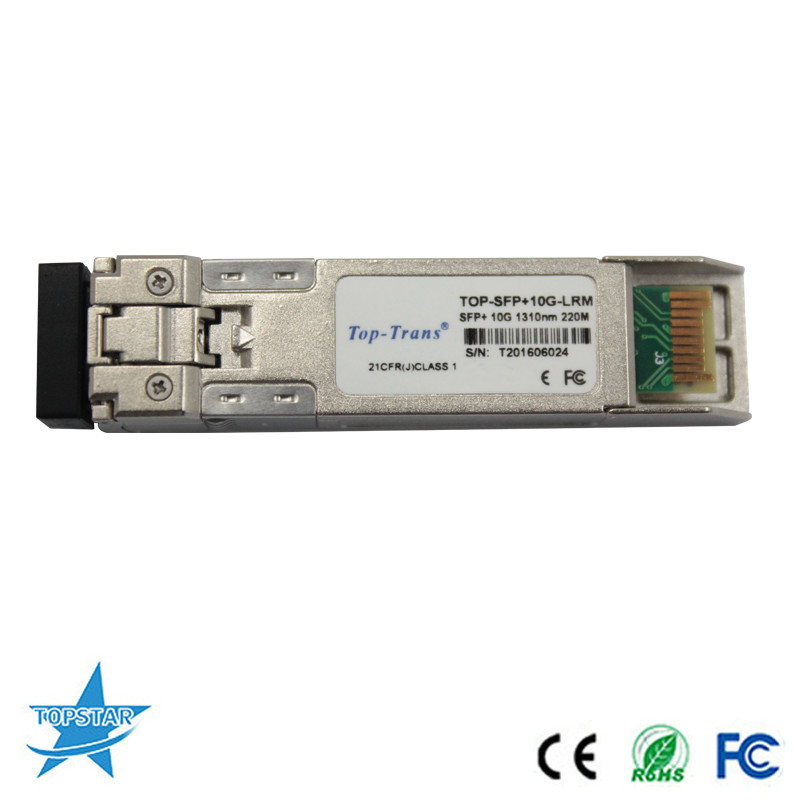

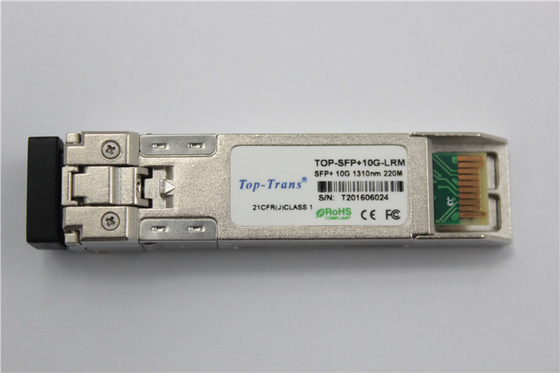

10G modulo ottico ottico del ricetrasmettitore 220M MMF 1310nm SFP+ della base LRM
caratteristiche ottiche del modulo di 10G 220m MMF:
interfaccia ottica di serie 10Gb/s compiacente a 802.3aq 10GBASE-LRM
trasmettitore di 1310nm DFB, rivelatore fotoelettrico di PIN
Connettore duplex di LC
Recinzione del metallo, per EMI più bassa
Interfaccia elettrica compiacente a SFF-8431
Specifiche per 10 gigabit «SFP+»
interfaccia a due fili per le specifiche della gestione
Soddisfacente rispetto a SFF 8472
Singola alimentazione elettrica 3.3V
trasmissione dell'eredità OM1 MMF di 220M
Rivesta la gamma di temperatura di funzionamento: - 5°C a 70°C
PPLICATIONS
Ethernet di 10GBASE-LRM 10G
NORMA
Soddisfacente rispetto a SFF-8472 SFP+ MSA.
Compiacente a SFP+ SFF-8431 e SFF-8432.
Compiacente a 802.3ae 10GBASE-LRM.
RoHS compiacente
Funzioni diagnostiche di Digital
I ricetrasmettitori di TOPSTAR TOP-SFP+-10G-LRM sostengono il protocollo di comunicazione di serie a due fili come definito in SFP
MSA1.
L'identificazione di serie di SFP standard consente l'accesso ad informazioni dell'identificazione che descrivono il ricetrasmettitore
capacità, interfacce standard, produttore ed altre informazioni.
Ulteriormente, i ricetrasmettitori di TOPSTAR SFP+ forniscono un'interfaccia digitale migliorata unica di controllo diagnostico,
quale permette l'accesso in tempo reale ai parametri di esercizio del dispositivo quale la temperatura del ricetrasmettitore, polarizzazione del laser
il potere ottico corrente e trasmesso, ha ricevuto la tensione ottica di rifornimento del ricetrasmettitore e di potere. Inoltre definisce
sistema specializzato dell'allarme e delle bandiere d'avvertimento, che avvisa gli utilizzatori finali quando parametri di esercizio particolari
sia fuori di una gamma normale predeterminata dalla industria.
SFP MSA definisce una mappa della memoria da 256 byte in EEPROM a cui è accessibile sopra un'interfaccia seriale a due fili
8 l'indirizzo pungente 1010000X (A0h). L'interfaccia digitale di controllo diagnostico usa l'indirizzo pungente 8
1010001X (A2h), in modo dalla mappa della memoria di serie originalmente definita di identificazione rimane identicamente.
Il funzionamento e le informazioni di sistemi diagnostici è controllato e riferito da un ricetrasmettitore di sistemi diagnostici di Digital
Regolatore (DDTC) dentro il ricetrasmettitore, che è raggiunto attraverso un'interfaccia seriale a due fili. Quando la pubblicazione periodica
il protocollo è attivato, il segnale di orologio di serie (SCL, il MOD Def 1) è generato dall'ospite. Gli orologi positivi del bordo
dati nel ricetrasmettitore di SFP in quei segmenti dei E2PROM che non sono protetti da scrittura. La negazione
dati degli orologi del bordo dal ricetrasmettitore di SFP. Il segnale di dati di serie (SDA, il MOD Def 2) è bidirezionale per la pubblicazione periodica
trasferimento di dati. L'ospite usa SDA insieme con lo SCL per segnare l'inizio e la conclusione dell'attivazione di serie di protocollo.
Le memorie sono organizzate come serie di parole di dati di 8 bit che possono essere indirizzate individualmente o in sequenza
10G SFP+ 1310nm 220M Optical Module Specification
| Tipo della fibra |
MMF |
| Connettore |
LC |
| Laser |
EML |
|
Rivesta la gamma di temperatura di funzionamento
|
-5°C a 70°C
|
|
Temperatura di stoccaggio
|
-40-+85
|
| Rapporto di estinzione |
dB 3,5 |
| Certificazione |
CE |
| Singola alimentazione elettrica |
3.3V |
FAQ
Q1. Sono i vostri ricetrasmettitori ottici originali?
A1.Yes, tutti i nostri ricetrasmettitori ottici sono garantiti 100% originale!
Q2.How garantite la qualità di SFP?
A2.We hanno l'apparecchiatura di collaudo professionale e gruppo del controllo di qualità. Ogni unità completamente sarà provata con la prestazione perfetta prima della spedizione.
Q3. Che cosa farete se trovassi che il prodotto ha tutto il problema di qualità?
A3.We sostengono ogni vendita con la nostra garanzia soddisfatti o rimborsati priva di rischio! Potete comprare con fiducia da una società in buona fede che sta servendo i suoi clienti per oltre 10 anni! Il nostro sogno è di sviluppare un'impresa famosa di 100 anni!
Q4. Che cosa è il vantaggio della vostra società?
Registri eccellenti con 12 anni continuamente nessun problema principale di qualità,
Crescita di anno in anno più di di 20% nelle vendite durante i 12 anni scorsi.
Le azione tengono in qualsiasi momento più di 200.000 ricetrasmettitori per la consegna immediata
Garanzia: 3 anni
Q5. Avete quei compatibili?
A5.Yes, abbiamo nostra propria marca: Superiore trasporto, compreso 1X9, SFP, XFP, SFP+, BIDI in tutti i tipi di specifiche.
La marca di Q6.Which può essere compatibile del vostro modulo?
Huawei, HP, H3C, ginepro, Dell, Intel, Avago, ect di Finisar
