La nuvola e le applicazioni di AI stanno determinando la richiesta dei tassi di dati oltre 100 Gb/s, muoventesi verso ad alta velocità e 400 Gb/s a bassa potenza collegano. L'industria di fibra ottica sta rispondendo sviluppando due norme di Ethernet di IEEE 400G, cioè 400GBASE-SR4.2 e 400GBASE-SR8, per sostenere lo spazio dell'applicazione di breve portata dentro il centro dati. Questo articolo approfondirà le due norme ed il loro confronto.
400GBASE-SR4.2, anche chiamato 400GBASE-BD4.2, è i 4 paia, una soluzione mista di 2 lunghezze d'onda che sostiene le portate di 70m (OM3), di 100m (OM4) e di 150m (OM5). È non solo la prima istanza di una soluzione di IEEE 802,3 che impiega entrambe le paia multiple delle fibre e delle lunghezze d'onda multiple, ma anche la prima norma di Ethernet per usare due brevi lunghezze d'onda per raddoppiare la capacità della fibra mista da 50 Gb/s a 100 Gb/s per fibra.
400GBASE-SR4.2 funziona sopra lo stesso tipo di cablaggio usato per sostenere 40GBASE-SR4, 100GBASE-SR4 e 200GBASE-SR4. Utilizza la trasmissione bidirezionale su ogni fibra, con ogni lunghezza d'onda che viaggia nelle direzioni opposte. Come tale, ogni posizione attiva al ricetrasmettitore è sia un trasmettitore che un ricevitore, che significa 400GBASE-SR4.2 ha otto trasmettitori ottici ed otto ricevitori ottici in una configurazione ottica bidirezionale.

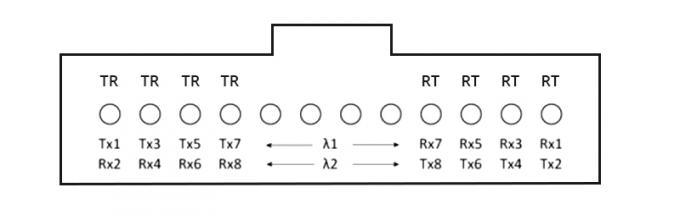

La disposizione ottica del vicolo è indicata come segue. Le quattro posizioni di sinistra identificate TR trasmettono la lunghezza d'onda λ1 (850nm) e ricevono la lunghezza d'onda λ2 (910nm). Per contro, le quattro posizioni di destra identificate RT ricevono la lunghezza d'onda λ1 e trasmettono la lunghezza d'onda λ2.

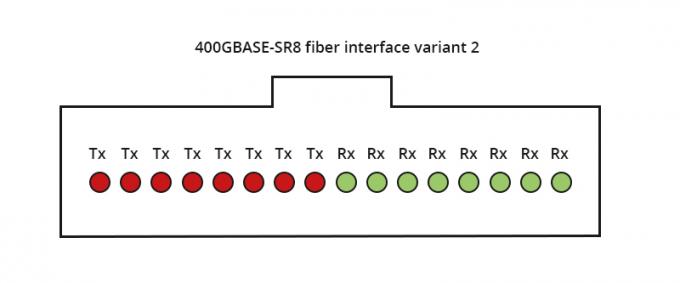

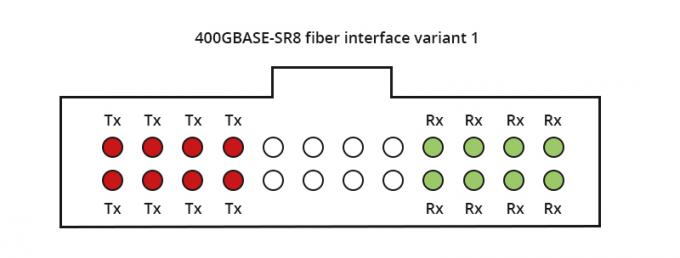

400GBASE-SR8 è i 8 paia, 1 soluzione mista di lunghezza d'onda che sostiene le portate di 70m (OM3), 100m (OM4 & OM5). È la prima interfaccia della fibra di IEEE per usare otto paia delle fibre. A differenza di 400GBASE-SR4.2, funziona sopra una singola lunghezza d'onda (850nm) con ogni paio che sostiene una trasmissione di 50 Gb/s. Inoltre, ha due varianti della disposizione ottica del vicolo. Una variante usa le 24 fibre MPO, configurate come due file di 12 fibre e l'altra variante dell'interfaccia usa una unico fila MPO-16.
400GBASE-SR8 offre la flessibilità di fibra che mescola con le configurazioni 50G/100G/200G. Inoltre sostiene lo sblocco alle velocità differenti per varie applicazioni quali calcolo, stoccaggio, il flash, GPU e TPU. I ricetrasmettitori di 400G-SR8 QSFP DD/OSFP possono essere usati come 400GBASE-SR8, 2x200GBASE-SR4, 4x100GBASE-SR2, 8x50GBASE-SR.
Come le soluzioni miste per Ethernet 400G, 400GBASE-SR4.2 e 400GBASE-SR8 le dividono alcune caratteristiche, ma inoltre differisca in vari modi come discusso nella sezione precedente.
La seguente tavola mostra una chiara immagine di come confrontano l'un l'altro.
| 400GBASE-SR4.2 | 400GBASE-SR8 | |
|---|---|---|
| Alliance | IEEE 802.3cm | IEEE 802.3cm (sblocco: 802.3cd) |
| Portata massima | 150m sopra OM5 | 100m sopra OM4/OM5 |
| Fibre | 8 fibre | 16 fibre (cavo di toppa del nastro) |
| Lunghezza d'onda | 2 lunghezze d'onda (850nm e 910nm) | 1 lunghezza d'onda (850nm) |
| Tecnologia di BiDi | Supporto | / |
| Formato di modulazione del segnale | Segnalazione PAM4 | Segnalazione PAM4 |
| Laser | VCSEL | VCSEL |
| Fattore forma | QSFP-DD, OSFP | QSFP-DD, OSFP |
400GBASE-SR8 è tecnicamente semplice ma richiede un cavo di toppa del nastro con 16 fibre. Solitamente è costruito con 8 laser di VCSEL e non include alcun cambio, in modo dal costo globale dei moduli e delle fibre rimane basso. Al contrario, 400GBASE-SR4.2 è tecnicamente più complesso in modo dal costo globale delle fibre o dei moduli relativi è più alto, ma può sostenere una portata più lunga.
Inoltre, 400GBASE-SR8 offre sia la flessibilità che più ad alta densità. Sostiene la fibra che mescola con le configurazioni 50G/100G/200G e l'uscita alle velocità differenti dell'ingresso/uscita per varie applicazioni. Un ricetrasmettitore di 400G-SR8 QSFP-DD può essere usato come 400GBASE-SR8, 2x200GBASE-SR4, 4x100GBASE-SR2, o 8x50GBASE-SR.
Mentre la fibra mista continua a evolversi per servire le domande crescenti della velocità e della capacità, sia 400GBASE-SR4.2 che 400GBASE-SR8 aiutano Ethernet e la scala di spinta 400G sui collegamenti della fibra mista ugualmente per assicurare l'attuabilità delle soluzioni ottiche per varie applicazioni esigenti.
Le due norme di IEEE 802.3cm forniscono un percorso liscio di evoluzione per Ethernet, servizi basati a nuvola d'amplificazione e le applicazioni. Gli avanzamenti futuri si dirigono verso la capacità di sostenere ancora gli più alti tassi di dati mentre sono migliorati al livello seguente. L'industria del centro dati approfitterà di ultima tecnologia della fibra mista quale fibra OM5 ed usa le lunghezze d'onda multiple per trasmettere 100 Gb/s e 400 Gb/s sopra le fibre sopra la portata di scarsità di più metri than150.
Oltre il calendario 2021-2022, una volta che una norma di Ethernet di 800 Gb/s è standardizzata, facendo uso di più tecnologia avanzata con l'operazione di due-lunghezza d'onda potrebbe creare i 800 Gb/s, collegamento di quattro-paia. Allo stesso tempo una singola lunghezza d'onda ha potuto sostenere un collegamento di 800 otto-paia di Gb/s. In questo senso, 400GBASE-SR4.2 e 400GBASE-SR8 stanno fissando il passo per un futuro di promessa.
