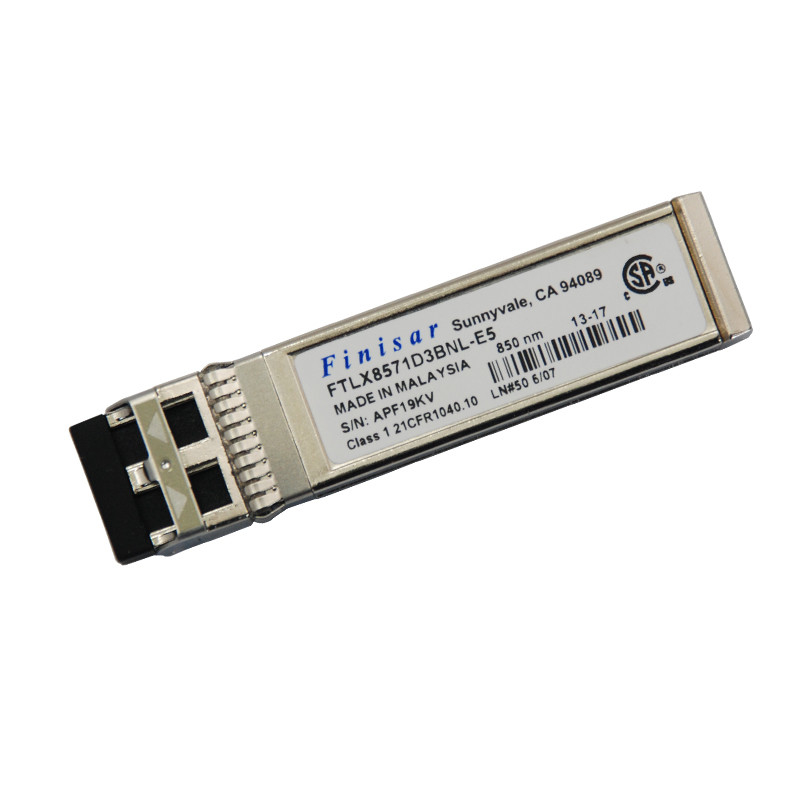

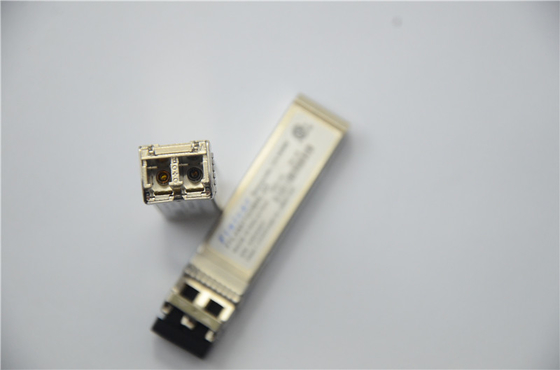

Ricetrasmettitore originale FTLX8571D3BNL Modulo 10G 300m Fibra SFP 850nm

Ingombro SFP+ hot plug

• Supporta bit rate selezionabili da 1,25 Gb/s o da 9,95 a 10,3 Gb/s

• Potenza dissipata < 1W

• Conforme a RoHS-6 (senza piombo)

• Intervallo di temperatura commerciale da 0°C a 70°C

• Alimentazione singola da 3,3 V • Lunghezza massima del collegamento di 300 m su MMF da 2000 MHZ-km

• Laser VCSEL da 850 nm non raffreddato

• Interfaccia elettrica di limitazione del ricevitore

• Connettore LC duplex • Funzioni diagnostiche digitali integrate.

APPLICAZIONI

• Ethernet 1000BASE-SX 1G

• Ethernet 10GBASE-SR/SW 10G

Caratteristica diFTLX8571D3BNL

I ricetrasmettitori SFP+ a temperatura estesa FTLX8571D3BNL di Finisar supportano il protocollo di comunicazione seriale a 2 fili come

definito nell'SFF-8472.È strettamente correlato alla E2 PROM definita nello standard GBIC, con la stessa elettrica

specifiche.L'ID seriale SFP+ standard fornisce l'accesso alle informazioni di identificazione che descrivono il ricetrasmettitore

capacità, interfacce standard, produttore e altre informazioni.Inoltre, i ricetrasmettitori Finisar SFP+ forniscono a

interfaccia di monitoraggio diagnostico digitale migliorata, che consente l'accesso in tempo reale ai parametri operativi del dispositivo come

temperatura del ricetrasmettitore, corrente di polarizzazione del laser, potenza ottica trasmessa, potenza ottica ricevuta e alimentazione del ricetrasmettitore

voltaggio.Definisce inoltre un sofisticato sistema di flag di allarme e avviso, che avvisa gli utenti finali quando opera in modo particolare

i parametri sono al di fuori di un intervallo normale impostato in fabbrica.SFF-8472 definisce una mappa di memoria a 256 byte in E2 PROM

accessibile tramite un'interfaccia seriale a 2 fili all'indirizzo a 8 bit 1010000X (A0h).L'interfaccia di monitoraggio diagnostico digitale

utilizza l'indirizzo a 8 bit 1010001X (A2h), quindi la mappa di memoria dell'ID seriale originariamente definita rimane invariata.IL

interfaccia è identica, ed è quindi completamente retrocompatibile sia con la specifica GBIC che con SFP Multi Source

Accordo.L'interfaccia completa è descritta nella Nota Applicativa Finisar AN2030: “Digital Diagnostics Monitoring

Interfaccia per ricetrasmettitori ottici SFP”.

Le informazioni operative e diagnostiche sono monitorate e segnalate da un Digitale

Diagnostics Transceiver Controller (DDTC) all'interno del ricetrasmettitore, a cui si accede tramite un'interfaccia seriale a 2 fili.Quando

il protocollo seriale è attivato, il segnale di clock seriale (SCL, Mod Def 1) è generato dall'host.I clock del fronte positivo

dati nel ricetrasmettitore SFP in quei segmenti della E2 PROM che non sono protetti da scrittura.I clock del fronte negativo

dati dal ricetrasmettitore SFP.

Il segnale dati seriale (SDA, Mod Def 2) è bidirezionale per il trasferimento dati seriale.Il padrone di casa

utilizza SDA insieme a SCL per contrassegnare l'inizio e la fine dell'attivazione del protocollo seriale.I ricordi sono organizzati come a

serie di parole dati a 8 bit che possono essere indirizzate singolarmente o in sequenza.Per ulteriori informazioni, consultare la SFF-

8472 e Nota Applicativa Finisar AN-2030.Si prega di notare che la scheda di valutazione FDB-1027 è disponibile con

Software Finisar ModDEMO che consente una comunicazione semplice da utilizzare tramite l'interfaccia seriale a 2 fili.
