Dettagli:
|
| Tasso di dati: | 10g | Temperatura: | -5°C a 70°C |
|---|---|---|---|
| Connettore: | LC | Applicazioni: | Ethernet di 10GBASE-LR/LW 10G |
| Alimentazione elettrica: | 3.3V | Distanza: | 10 km |
| Media: | SMF | Lunghezza d'onda: | 1310 nanometro |
| Evidenziare: | sfp+ 10g 1310nm 10km FTLX1475D3BCL,1310nm 10km Finisar FTLX1475D3BCL,modulo di 1310nm 10km 10G SFP |
||

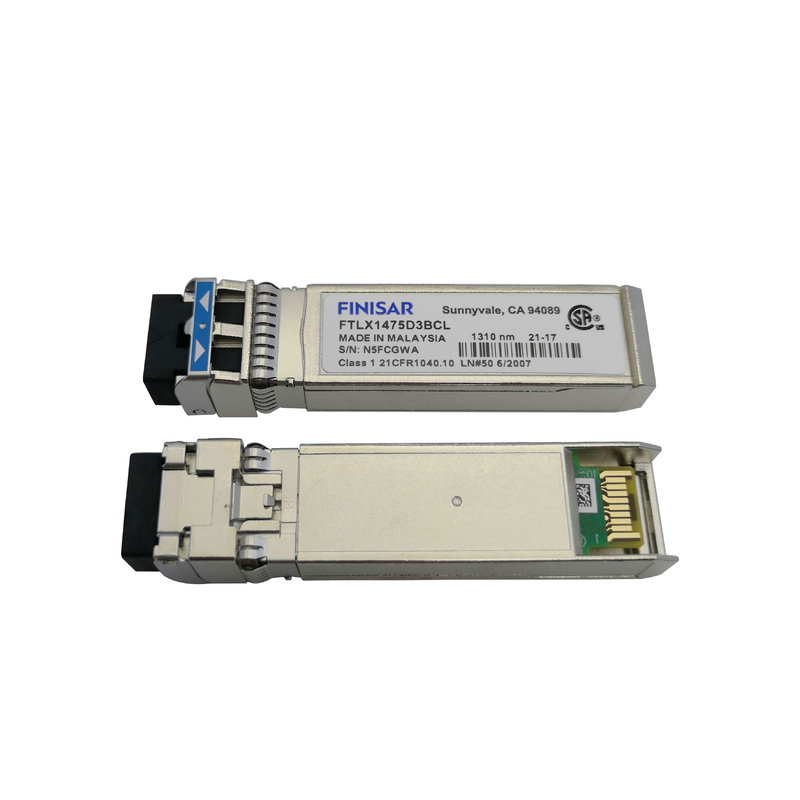

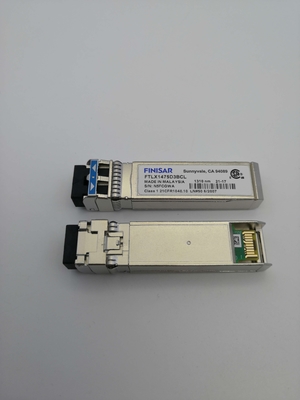

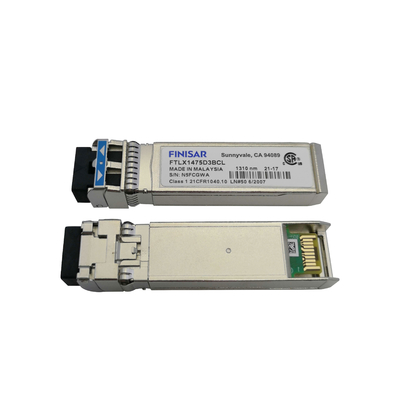

Modulo del ricetrasmettitore 10Km 1310nm FTLX1475D3BCL di Datacom SFP+ di singolo modo
Modulo ottico Fetures di FTLX1475D3BCL:
orma Caldo-pluggable di SFP+
Velocità di trasmissione di Gb/s di sostegni 9,95 - 10,5
Dissipazione di potere < 1W="">
RoHS-6 compiacente (senza piombo)
Gamma di temperature commerciale -5°C a 70°C
Singola alimentazione elettrica 3.3V
Una lunghezza di collegamento massima di 10km
Laser non raffreddato di 1310nm DFB
Limitazione del ricevitore elettrico dell'interfaccia.
Connettore duplex di LC
Funzioni diagnostiche digitali incorporate
APPLICAZIONI
Ethernet di 10GBASE-LR/LW 10G
Manica della fibra di 1200-SM-LL-L 10G
Il FTLX1475D3BCL 10Gb/s di Finisar ha migliorato il piccolo fattore forma che i ricetrasmettitori Pluggable di SFP+ sono progettati per uso in 10
Collegamenti fino a 10km di Gigabit Ethernet sopra la fibra di singolo modo. Sono soddisfacenti rispetto a SFF-84311, a SFF-84322 ed a IEEE
Manica 1200-SM-LL-L4 della fibra 802.3ae 10GBASELR/LW3 e 10G. Il monitoraggio di sistemi diagnostici di Digital è disponibile via i 2
interfaccia seriale del cavo, come specificato in SFF-84725. Il FTLX1475D3BCL impiega un ricevitore di limitazione. Il ricetrasmettitore ottico
è compiacente per RoHS 2011/65/EU6 direttivo. Vedi la nota di applicazione di Finisar AN-2038 per più details7.
Singola specificazione ottica del ricetrasmettitore di Datacom SFP+ di modo di FTLX1475D3BCL
| Tipo della fibra | SMF |
|
Conector |
LC |
|
Temperatura di funzionamento |
-5°C a 70°C |
|
Distanza |
10Km |
|
Tasso |
10G |
|
lunghezza d'onda |
1310 nanometro |
|
Applicazione |
Manica della fibra di 1200-SM-LL-L 10G |
| Rapporto ottico di estinzione | 3.5dB |
I ricetrasmettitori di Finisar FTLX1475D3BCL SFP+ sostengono il protocollo di comunicazione di serie a due fili come definito in SFP MSA1
. È molto strettamente connesso alla PROMENADE E2 definita nella norma di GBIC, con le stesse specifiche elettriche.
l'identificazione di serie di SFP standard consente l'accesso ad informazioni che descrivono le capacità del ricetrasmettitore, norma dell'identificazione
interfacce, produttore ed altre informazioni. Ulteriormente, i ricetrasmettitori di Finisar SFP+ forniscono un digitale migliorato
interfaccia di controllo diagnostico, che permette l'accesso in tempo reale ai parametri di esercizio del dispositivo quale il ricetrasmettitore
la temperatura, corrente di polarizzazione del laser, potere ottico trasmesso, ha ricevuto la tensione ottica di rifornimento del ricetrasmettitore e di potere. anche
definisce un sistema specializzato dell'allarme e delle bandiere d'avvertimento, che avvisa gli utilizzatori finali quando parametri di esercizio particolari
sia fuori di una gamma normale predeterminata dalla industria. SFP MSA definisce una mappa della memoria da 256 byte nella PROMENADE E2 che è accessibile
sopra un'interfaccia seriale a due fili 8 all'indirizzo pungente 1010000X (A0h). L'interfaccia digitale di controllo diagnostico usa
l'indirizzo 1010001X (A2h) del bit 8, in modo dalla mappa della memoria di serie originalmente definita di identificazione rimane identicamente. L'interfaccia è
identico a ed è così completamente indietro - compatibile con sia la specificazione di GBIC che il multi accordo di fonte di SFP.
L'interfaccia completa è descritta nella nota di applicazione di Finisar AN-2030: «Interfaccia del monitoraggio di sistemi diagnostici di Digital per SFP
Ricetrasmettitori ottici».
